مقارنة خصائص مخفضات التروس الكوكبية ومخفضات التروس الدودية

المخفض عبارة عن آلية وسيطة تربط مصدر الطاقة والمشغل، وتطابق السرعة وعزم الدوران الإرسال. هناك أنواع عديدة من المخفضات، بما في ذلك المخفضات التوافقية، ومخفضات RV، مخفضات التروس الكوكبية ، ومخفضات التروس الدودية.

من بين هذه الأنواع من مخفضات التروس، تعتبر مخفضات التروس الكوكبية ومخفضات التروس الدودية شائعة جدًا في ناقل الحركة الميكانيكي والأتمتة الصناعية، وهي المنتجات الرئيسية لشركة Shanghai SGR Heavy Industry Machinery Co., Ltd.، وهي شركة تصنيع مخفضات قديمة. مع أكثر من 15 عامًا من الخبرة في مجال البحث والتطوير وإنتاج مخفضات التروس الصناعية، قامت SGR بتجميع مقارنة تفصيلية بين مخفضات التروس الكوكبية ومخفضات التروس الدودية.

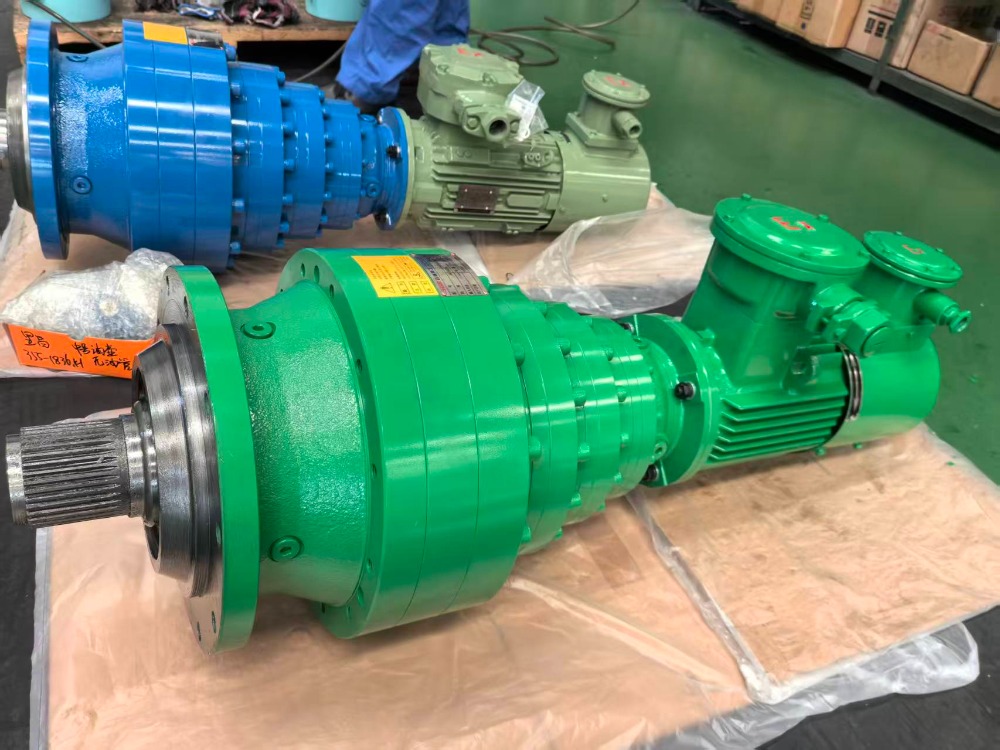

(1) مخفض التروس الكوكبي

مخفض التروس الكوكبي هو جهاز نقل ميكانيكي يتكون من تروس شمسية، وتروس كوكبية، وحامل كوكبي، وتروس حلقية داخلية. إنه ينقل الطاقة عن طريق تدوير سلسلة من التروس الكوكبية حول ترس شمسي مركزي، ويمكنه تحقيق تأثير تضخيم عزم الدوران الكبير في مساحة صغيرة نسبيًا.

أربع ميزات رئيسية لمخفض التروس الكوكبية:

1. كفاءة نقل عالية وهيكل مدمج

عادة ما تكون كفاءة نقل مخفضات التروس الكوكبية أعلى من 90%، مع فقدان منخفض للطاقة وكفاءة نقل عالية. تستخدم مخفضات التروس الكوكبية نظام تروس كوكبي ذو هيكل مدمج نسبيًا، مما يجعلها مناسبة لسيناريوهات التطبيق ذات المساحة المحدودة.

2. نطاق نسبة نقل واسعة وقدرة تحمل قوية

يمكن لمخفضات التروس الكوكبية تحقيق نسبة نقل أكبر من خلال الجمع بين التروس ذات الأحجام المختلفة. نظرًا لأن التروس المتعددة تعمل في وقت واحد، فإن مخفضات التروس الكوكبية تتمتع بقدرة تحمل أعلى ويمكنها تحمل الأحمال الشعاعية والمحورية الأكبر.

3. الاستقرار الجيد والتحكم الدقيق

يتم توزيع التروس الموجودة في مخفض التروس الكوكبي بالتساوي، وتكون الأحمال على كل مكون متوازنة، مما يؤدي إلى استقرار وسلاسة أفضل. حاليًا، تستخدم معظم مخفضات التروس الكوكبية تصميمًا منخفضًا لرد الفعل العكسي، مما يقلل من رد الفعل العكسي، ويحسن دقة النقل، ويضمن دقة النقل واستقراره أثناء التشغيل على المدى الطويل.

4. حياة طويلة وتطبيق واسع

القوة الموحدة على التروس وعملية التصنيع عالية الجودة تمنح المخفض الكوكبي عمر خدمة طويل.

على سبيل المثال، يتم تصنيع تروس مخفضات التروس الكوكبية الخاصة بشركة SGR من 20CrMnTi، ويتم كربنةها وإخمادها، ثم طحنها. إنها توفر مزايا مثل توزيع الحمل متعدد الأسنان، والتشغيل المستقر والموثوق، والكفاءة الميكانيكية العالية. يتم استخدام مخفضات التروس الكوكبية من SGR على نطاق واسع في مختلف القطاعات الصناعية، بما في ذلك آلات البناء، والآلات البحرية المساعدة، وآلات التعدين، وآلات طباعة المنسوجات والصباغة.

(2) مخفض التروس الدودية

يحقق مخفض التروس الدودي تقليل السرعة وتضخيم عزم الدوران بين أعمدة الإدخال والإخراج من خلال ربط العجلة الدودية والدودة. العجلة الدودية عبارة عن ترس ذو شكل حلزوني، في حين أن الدودة هي عمود النقل، وعادة ما تكون في شكل حلزوني. هذا التشابك بين الاثنين يمنح مخفض التروس الدودي خصائص النقل الفريدة.

أربع ميزات رئيسية لمخفض التروس الدودية:

1. هيكل مدمج، يمكن أن يحقق نسبة تخفيض كبيرة

تتطلب مخفضات التروس الدودية عجلة دودية ودودة فقط، مما يجعلها مضغوطة نسبيًا. عادةً ما تتمتع بنسبة تخفيض كبيرة، تتراوح من 10:1 إلى 100:1 أو حتى أعلى، مما يتيح إنتاج عزم دوران عالي ويجعلها مناسبة للتطبيقات التي تتطلب خرج طاقة عاليًا.

2. قفل ذاتي فريد

تتميز مخفضات التروس الدودية بخاصية قفل ذاتي قوية، مما يمنع الدودة من الدوران عن طريق القيادة العكسية للعجلة الدودية. وهذا يزيد من الأمان ويجعلها مفيدة جدًا في التطبيقات التي يكون من الضروري فيها منع الحمل من السقوط الحر. تعمل وظيفة القفل الذاتي أيضًا على تقليل حدوث الحوادث في المجالات الميكانيكية والصناعية.

3. مقاومة للاهتراء ومتينة، وعمر خدمة طويل

الآن في السوق، يتم تصنيع مخفضات التروس الدودية عادةً من البرونز أو مواد أخرى مقاومة للتآكل، مما يوفر مقاومة فائقة للتآكل ومتانة. هذه المواد مناسبة لظروف التشغيل ذات التحميل العالي على المدى الطويل، مما يزيد من عمر مخفض التروس الدودية.

علاوة على ذلك، فإن الترس الدودي الموجود في مخفض الترس الدودي يستخدم نموذجًا جانبيًا للأسنان غير الملتفة. يضمن هذا التصميم ارتباطًا أكثر سلاسة بين الدودة والعجلة الدودية، مما يقلل من الصدمات والاهتزازات، وبالتالي تحسين كفاءة ناقل الحركة وعمر الخدمة.

4. عملية سلسة وانخفاض مستوى الضجيج

في مخفضات التروس الدودية، يكون التشابك بين العجلة الدودية والدودة سلسًا جدًا، وبالتالي تقليل الضوضاء. علاوة على ذلك، يتم تصنيع مخفضات التروس الدودية الحديثة بشكل عام باستخدام أدوات آلة CNC، مما يضمن دقة الأبعاد الأساسية ودقة شكل الأسنان للعجلة الدودية والعجلة الدودية، ويقلل بشكل كبير من الاهتزاز والضوضاء أثناء التشغيل.

على سبيل المثال، دودة مخفضات التروس الدودية الخاصة بـ SGR مصنوعة من 20CrMnTi، مكربنة ومرويّة، ثم مطحونة، والعجلة الدودية مصنوعة من سبيكة برونزية عالية الأداء، مما يؤدي إلى مقاومة تآكل طويلة الأمد، وكفاءة نقل عالية، وعمر افتراضي طويل.

بالمقارنة مع أزواج التروس الدودية الأسطوانية المماثلة، فإنها تقدم قدرة تحميل محسنة بشكل كبير وكفاءة النقل. كما أنها تتميز بالقفل الذاتي الميكانيكي بنسب سرعة عالية، مما يعزز بشكل فعال سلامة الآلات. أجرت SGR، بالتعاون مع الجامعات ذات الصلة، أبحاثًا منهجية حول التصميم والمعالجة والإنتاج والتجميع والاختبار، على أمل تعزيز تطوير وتعزيز تكنولوجيا النقل المبتكرة التي اخترعها الصينيون. أبعاد التركيب قابلة للتبديل مع وحدات CAVEX® Worm-Gear من شركة أجنبية، ويمكن أيضًا تخصيص مكونات ناقل الحركة الرئيسية.

(3) الاختلافات في مجالات تطبيق المخفضين

تعتبر مخفضات التروس الكوكبية مناسبة للتطبيقات التي تتطلب كفاءة نقل عالية، ونقل دقيق، ونسبة تخفيض صغيرة. غالبًا ما تشتمل مجالات ومعدات التطبيق المحددة على: خطوط الإنتاج الآلية، والحفارات، والرافعات، ومعدات التعدين، وتوربينات الرياح، ومعدات تجهيز الأغذية، وآلات النسيج، وآلات الطباعة، وما إلى ذلك.

تعتبر مخفضات التروس الدودية مناسبة للمجالات الصناعية والميكانيكية التي تتطلب خرجًا كبيرًا لعزم الدوران وقفلًا ذاتيًا قويًا ونسبة تخفيض كبيرة. تشمل مجالات التطبيق المحددة: الرافعات، والروافع، والمصاعد، ومنصات الرفع، وأنظمة الحزام الناقل، وآلات التعبئة والتغليف، ومعدات تجهيز الأغذية، والمعدات الكيميائية، ومعدات الطباعة وبعض الآلات الزراعية.

تتمتع كل من مخفضات التروس الكوكبية ومخفضات التروس الدودية بمزايا فريدة وسيناريوهات قابلة للتطبيق. في التطبيقات الصناعية والميكانيكية، يعتمد اختيار المخفض في النهاية على احتياجات التطبيق المحددة ومتطلبات بيئة العمل. (المؤلف، SGR، انجي تشانغ)
