الفرق بين علب التروس الكوكبية المحورية والزاوية اليمنى

علب التروس الكوكبية تمثل واحدة من الحلول الأكثر كفاءة وصغيرة الحجم لنقل الطاقة في الآلات الصناعية. يعد فهم الاختلافات الأساسية بين التكوينات المحورية والزاوية اليمنى أمرًا بالغ الأهمية لاختيار النظام الأمثل لتطبيقات معينة. يستكشف هذا الدليل الشامل المبادئ التشغيلية لكلا التصميمين وخصائص الأداء وحالات الاستخدام المثالية مع تسليط الضوء على ما تفضله الشركات المصنعة المتخصصة شركة شنغهاي SGR للصناعات الثقيلة المحدودة الاستفادة من الهندسة المتقدمة لتقديم حلول عالية الأداء.

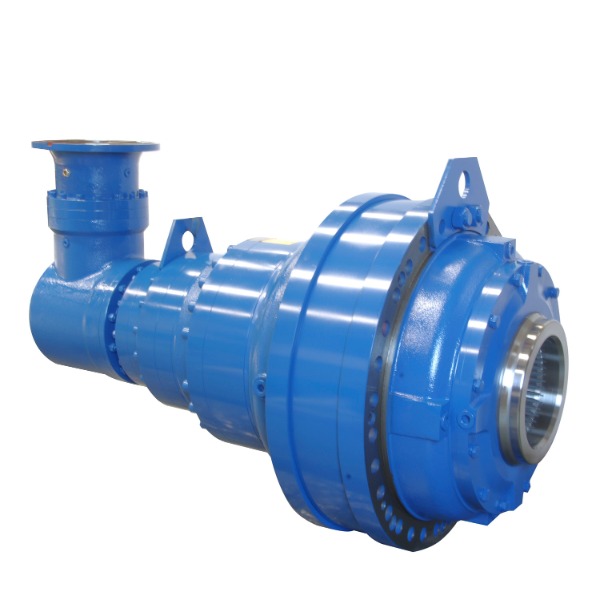

شفة المدخلات الزاوية اليمنى علبة التروس الكوكبية عزم الدوران الكبير مع المحرك

فهم أساسيات علبة التروس الكوكبية

قبل فحص تكوينات محددة، من الضروري فهم المبادئ الأساسية التي تجعل أنظمة التروس الكوكبية فعالة بشكل فريد عبر العديد من الصناعات. يتميز صندوق التروس الكوكبي، المعروف أيضًا باسم صندوق التروس الحلقي، بترس شمسي مركزي، وتروس كوكبية متعددة مثبتة على حامل، وترس حلقي خارجي يتشابك مع الكواكب. يؤدي هذا الترتيب إلى إنشاء مسارات طاقة متعددة، وتوزيع الحمل عبر عدة نقاط اتصال لتحقيق كثافة وكفاءة استثنائية لعزم الدوران.

• نقل الطاقة المدمجة مع نسبة عالية من عزم الدوران إلى الوزن
• مسارات طاقة متعددة توزع الحمل عبر عدة شبكات تروس
• كفاءة فائقة من خلال تقليل الاحتكاك المنزلق
• قدرات تحديد المواقع بدقة مع الحد الأدنى من رد الفعل العكسي
• امتصاص ممتاز لأحمال الصدمات من خلال مشاركة الأحمال

المكونات الأساسية ووظائفها

يشتمل كل نظام تروس كوكبي على العديد من المكونات المهمة التي تعمل بتناغم لنقل الطاقة بكفاءة. تعمل ترس الشمس كمكون إدخال مركزي، بينما تدور تروس الكوكب حولها وتتشابك في نفس الوقت مع كل من تروس الشمس والتروس الحلقية. تربط مجموعة حاملات الكواكب الكواكب وتوفر المخرجات في معظم التكوينات القياسية، على الرغم من أن الترتيبات المختلفة يمكن أن تنتج نسب واتجاهات مختلفة للسرعة.

• معدات الشمس: مكون مركزي يستقبل طاقة الإدخال
• التروس الكوكبية: عادة ثلاثة أو أكثر من التروس التي تدور حول الشمس
• حامل الكوكب: المكون الهيكلي الذي يثبت تروس الكوكب في موضعها
• الترس الحلقي: ترس خارجي ذو أسنان داخلية يحيط بالنظام
• آلية الإخراج: تختلف حسب التكوين (الناقل، الحلقة، أو الشمس)

علب التروس الكوكبية المحورية: التصميم والتطبيقات

تتميز علب التروس الكوكبية المحورية بأعمدة الإدخال والإخراج المحاذية على طول نفس محور الدوران، مما يخلق مسارًا مباشرًا لنقل الطاقة بكفاءة استثنائية. يتم تقدير هذا التكوين بشكل خاص في التطبيقات التي تعتبر فيها قيود المساحة وبساطة المحاذاة من الاعتبارات الأساسية. يساهم التماثل المتأصل في التصميمات المحورية في التوزيع المتوازن للحمل والحد الأدنى من الاهتزاز، مما يجعلها مثالية للتطبيقات الدقيقة.

• تشترك أعمدة الإدخال والإخراج في نفس محور الدوران
• كفاءة استثنائية (غالبًا 97% أو أعلى لكل مرحلة)
• أبعاد شعاعية مدمجة مع كثافة طاقة عالية
• الحد الأدنى من الاهتزاز وتوليد الضوضاء
• إجراءات التركيب والمحاذاة المبسطة

خصائص أداء التصاميم المحورية

مزايا الأداء لعلب التروس الكوكبية المحورية تجعلها مناسبة للتطبيقات الصعبة في مختلف الصناعات. تنبع كفاءتها العالية من الحد الأدنى من فقدان الطاقة من خلال شبكات التروس، في حين يتيح عامل الشكل المدمج الخاص بها التكامل في البيئات ذات المساحة المحدودة. تعمل الطبيعة المتوازنة للأنظمة الكوكبية على تقليل الاهتزاز بشكل طبيعي، مما يساهم في إطالة عمر المكونات وتحسين الاستقرار التشغيلي.

علب التروس الكوكبية ذات الزاوية اليمنى: التصميم والتطبيقات

تشتمل علب التروس الكوكبية ذات الزاوية اليمنى على مرحلة تروس مخروطية تعمل على إعادة توجيه نقل الطاقة بمقدار 90 درجة، مما يؤدي إلى إنشاء حلول متعددة الاستخدامات للتطبيقات ذات متطلبات الإدخال والإخراج المتعامدة. يجمع هذا التكوين بين قوة التروس الكوكبية والمرونة الاتجاهية للتروس المخروطية، مما يوفر مزايا فريدة في تحسين تخطيط الماكينة. ال علبة التروس الكوكبية ذات الزاوية اليمنى يكون التصميم مفيدًا بشكل خاص عندما يجب وضع المحرك الرئيسي بالتوازي مع المكون المدفوع.

• نقل الطاقة 90 درجة بين الإدخال والإخراج
• تكوين موفر للمساحة لتخطيطات آلات محددة
• مزيج من تقنيات التروس الكوكبية والمخروطية
• مرونة تركيب ممتازة في المساحات المحدودة
• متوفر في تكوينات الإخراج المختلفة (عمود صلب، عمود مجوف)

خصائص الأداء لتصميمات الزاوية اليمنى

توفر علب التروس الكوكبية ذات الزاوية اليمنى خصائص أداء فريدة تجعلها لا غنى عنها في تطبيقات محددة. يقدم تضمين مرحلة التروس المخروطية اعتبارات كفاءة مختلفة مع توفير مرونة اتجاهية لا تقدر بثمن. يعد فهم معلمات الأداء هذه أمرًا ضروريًا لهندسة التطبيق واختياره بشكل مناسب.

التحليل المقارن: علب التروس الكوكبية المحورية مقابل علب التروس ذات الزاوية اليمنى

يتطلب الاختيار بين علب التروس الكوكبية المحورية والزاوية اليمنى دراسة متأنية لمتطلبات التطبيق والقيود المكانية وأولويات الأداء. يوفر كل تكوين مزايا مميزة تجعله أكثر ملاءمة لسيناريوهات محددة. يدرس هذا التحليل المقارن الاختلافات الحاسمة لإبلاغ عملية الاختيار.

• اختلافات ترتيب رمح وتأثيرها على تصميم الآلة
• مقارنات الكفاءة عبر النطاقات التشغيلية
• كثافة عزم الدوران وقدرات نقل الطاقة
• المزايا والقيود الخاصة بالتطبيق
• اعتبارات التكلفة طوال دورة حياة المعدات

مقارنة الكفاءة ونقل الطاقة

تمثل الكفاءة أحد أهم الفروق بين علب التروس الكوكبية المحورية والزاوية اليمنى. يعمل مسار الطاقة المباشر للتصميمات المحورية على تقليل فقدان الطاقة، بينما تواجه تكوينات الزاوية اليمنى خسائر إضافية عند واجهة الترس المخروطي. ويصبح هذا الاختلاف في الكفاءة ذا أهمية متزايدة في التطبيقات ذات الدورة العالية حيث يؤثر استهلاك الطاقة بشكل كبير على تكاليف التشغيل.

إرشادات الاختيار الخاصة بالتطبيق

يعتمد الاختيار الأمثل بين علب التروس الكوكبية المحورية والزاوية اليمنى بشكل كبير على متطلبات وقيود التطبيق المحددة. عادةً ما تتفوق التصميمات المحورية في التطبيقات التي تتطلب أقصى قدر من الكفاءة ونقل الطاقة بشكل مباشر، بينما تعمل تكوينات الزاوية اليمنى على حل التحديات المكانية المحددة. يضمن فهم إرشادات التطبيق هذه الاختيار المناسب لعلبة التروس لتحقيق الموثوقية والأداء على المدى الطويل.

• يفضل المحوري لـ: المتطلبات عالية الكفاءة، وتطبيقات الدفع المباشر
• الزاوية اليمنى مفضلة لـ: التخطيطات ذات المساحة المحدودة، ونقل الطاقة بزاوية 90 درجة
• كلا التكوينين مناسبان لـ: تطبيقات عزم الدوران العالي، وتحديد المواقع بدقة
• اعتبارات خاصة لـ: البيئات القاسية، وإمكانية الوصول إلى الصيانة
• عوامل تكلفة دورة الحياة: الاستثمار الأولي مقابل الكفاءة التشغيلية

الهندسة المتقدمة في أنظمة التروس الكوكبية الحديثة

يتضمن تصميم علبة التروس الكوكبية المعاصرة مبادئ هندسية متقدمة وتقنيات تصنيع لتحقيق مستويات أداء غير مسبوقة. الشركات مثل شركة شنغهاي SGR للصناعات الثقيلة المحدودة تستخدم أنظمة تحسين التصميم المتطورة ومعدات التصنيع الدقيقة لإنتاج علب التروس التي تلبي معايير الصناعة الصارمة. قام فريق البحث والتطوير الخاص بهم، والذي يتكون من حملة الدكتوراه وكبار المهندسين، بتطوير أنظمة متخصصة بما في ذلك علبة التروس الكوكبية ونظام تصميم تحسين التروس الدودية المستوية ذات الغلاف المزدوج.

• تحسين ملف تعريف الأسنان المتقدم لتوزيع الحمل
• التصنيع الدقيق باستخدام آلات CNC
• اختبار شامل مع أنظمة اختبار القوة والكفاءة
• مواد مبتكرة وعمليات المعالجة الحرارية
• أنظمة التصميم والإنتاج والخدمات الفنية المتكاملة

الابتكار في تصميم علبة التروس الكوكبية منخفضة الضوضاء

يمثل الحد من الضوضاء تركيزًا كبيرًا في تطوير علبة التروس الكوكبية الحديثة، خاصة وأن الصناعات تطبق معايير أكثر صرامة في مكان العمل والبيئة. تتضمن الأساليب الهندسية المتقدمة تعديلات محسنة للأسنان، وتفاوتات التصنيع الدقيقة، وتقنيات تخميد الاهتزاز المتخصصة. السعي وراء علبة التروس الكوكبية منخفضة الضوضاء أصبحت الحلول بمثابة تمييز تنافسي بين الشركات المصنعة الرائدة.

• طحن دقيق لأسنان التروس للحصول على خصائص شبكية مثالية
• تقنيات اختيار وتركيب المحامل المتقدمة
• تحسين تصميم السكن لتخميد الاهتزاز
• هندسة نظام التشحيم للحد من الضوضاء
• اختبار شامل باستخدام معدات القياس الصوتي

اختيار علبة التروس الكوكبية المناسبة لتطبيقك

يتطلب الاختيار الصحيح لعلبة التروس الكوكبية تقييمًا منهجيًا للمعايير الفنية المتعددة والاعتبارات التشغيلية. بعيدًا عن القرار الأساسي المحوري مقابل الزاوية اليمنى، يجب على المهندسين مراعاة متطلبات عزم الدوران ونسب السرعة والظروف البيئية وتوقعات دورة الحياة. يساعد إطار الاختيار هذا في تحديد التكوين الأمثل مع تجنب الأخطاء الشائعة في مواصفات علبة التروس.

• تقييم شامل لمتطلبات عزم الدوران والسرعة
• تحليل القيود المتزايدة والقيود المكانية
• تقييم العوامل البيئية ودورة العمل
• النظر في متطلبات الصيانة وإمكانية الوصول
• التكلفة الإجمالية لتحليل الملكية تتجاوز سعر الشراء الأولي

تطوير المواصفات الفنية

يمثل إنشاء مواصفات فنية شاملة خطوة حاسمة في عملية اختيار علبة التروس الكوكبية. تضمن المواصفات المحددة جيدًا أن يعمل صندوق التروس المحدد بشكل موثوق طوال فترة الخدمة المقصودة مع تلبية جميع متطلبات التطبيق. يجب أن تشمل هذه العملية كلا من معلمات الأداء والخصائص الفيزيائية.

الأسئلة الشائعة

ما هو عمر الخدمة النموذجي لعلبة التروس الكوكبية؟

يختلف عمر خدمة علبة التروس الكوكبية بشكل كبير بناءً على ظروف التطبيق وممارسات الصيانة وخصائص الحمل. في ظل ظروف التشغيل المناسبة مع الصيانة المناسبة، تحقق علب التروس الكوكبية عالية الجودة عادةً 20000 ساعة من عمر الخدمة. تشمل العوامل الحاسمة التي تؤثر على طول العمر التشحيم المناسب، ودرجات حرارة التشغيل ضمن حدود التصميم، وتجنب أحمال الصدمات التي تتجاوز السعة المقدرة، ودقة المحاذاة. الشركات المصنعة مثل شركة شنغهاي SGR للصناعات الثقيلة المحدودة صمموا علب التروس الخاصة بهم لإطالة عمر الخدمة من خلال التصميم القوي والمواد المتميزة والتصنيع الدقيق.

كيف يحقق صندوق التروس الكوكبي كثافة عزم دوران عالية؟

تحقق علب التروس الكوكبية كثافة عزم دوران استثنائية من خلال بنية تقسيم الطاقة الفريدة الخاصة بها. على عكس ترتيبات التروس التقليدية التي تنقل الطاقة من خلال شبكة تروس واحدة، تقوم الأنظمة الكوكبية بتوزيع عزم الدوران عبر تروس كوكبية متعددة في وقت واحد. تتيح مشاركة الحمل هذه تصميمات أكثر إحكاما مع التعامل مع قيم عزم الدوران الأعلى. بالإضافة إلى ذلك، يخلق الترتيب المحوري توزيعًا متوازنًا للقوة يقلل من أحمال التحمل وضغوط الهيكل، مما يساهم بشكل أكبر في الأبعاد المدمجة. ال علبة التروس الكوكبية ذات عزم الدوران العالي يمثل التكوين أحد أكثر حلول نقل الطاقة المتوفرة كفاءة في استخدام المساحة.

هل يمكن استخدام علب التروس الكوكبية في التطبيقات عالية الدقة؟

قطعاً. تعتبر علب التروس الكوكبية مناسبة بشكل استثنائي للتطبيقات عالية الدقة عند تصنيعها بتفاوتات مناسبة ومكونات دقيقة. تشتمل مؤشرات الدقة الرئيسية على رد فعل عكسي منخفض (غالبًا ما يكون أقل من 1 قوس في النماذج الدقيقة)، وصلابة الالتوائية العالية، وإمكانية تكرار موضعية ممتازة. للتطبيقات التي تتطلب الدقة القصوى، المتخصصة علبة التروس الكوكبية الدقيقة تتضمن التصميمات ميزات مثل المحامل المحملة مسبقًا، والتروس الأرضية الدقيقة، وملامح الأسنان المحسنة. هذه الخصائص تجعل علب التروس الكوكبية مثالية للروبوتات والفضاء والمعدات الطبية وغيرها من التطبيقات التي تتطلب التحكم الدقيق في الحركة.

ما هي الصيانة التي تتطلبها علب التروس الكوكبية؟

تتطلب علب التروس الكوكبية الحد الأدنى نسبيًا من الصيانة مقارنة بالعديد من مكونات نقل الطاقة الأخرى، ولكن الرعاية المناسبة تعمل على إطالة عمر الخدمة بشكل كبير. تشمل أنشطة الصيانة الأولية التشحيم المنتظم وفقًا لمواصفات الشركة المصنعة، والفحص الدوري لسلامة الختم، ومراقبة الضوضاء غير العادية أو الزيادات في درجات الحرارة. حديث صيانة علبة التروس الكوكبية تؤكد الممارسات على المراقبة القائمة على الحالة بدلاً من الاستبدال بفواصل زمنية ثابتة، وذلك باستخدام تحليل الاهتزاز، وتحليل الزيت، والمراقبة الحرارية للتنبؤ باحتياجات الصيانة قبل حدوث الفشل.

كيف يمكنني الاختيار بين علب التروس الكوكبية المضمنة والزاوية اليمنى؟

يعتمد الاختيار بين علب التروس الكوكبية المضمنة (المحورية) والزاوية اليمنى بشكل أساسي على القيود المكانية ومتطلبات الكفاءة ضمن تطبيقك المحدد. توفر التصميمات المحورية كفاءة أعلى وكثافة عزم دوران أكبر، مما يجعلها مثالية عندما تكون محاذاة الإدخال والإخراج واضحة. تعمل تكوينات الزاوية اليمنى على حل التحديات المكانية حيث يجب وضع المحرك الرئيسي بشكل عمودي على المكون المدفوع، على الرغم من وجود مفاضلة طفيفة في الكفاءة بسبب مرحلة الترس المخروطي الإضافية. ضع في اعتبارك تخطيط النظام الكامل وإمكانية الوصول للصيانة ومتطلبات الكفاءة عند اتخاذ قرار الاختيار الأساسي هذا.
