فهم علب التروس الدودية ذات الغلاف المزدوج: الغوص العميق في التصميم والتطبيق

في عالم نقل الطاقة، يعد تحقيق عزم الدوران العالي والتشغيل السلس في مساحة صغيرة تحديًا هندسيًا مستمرًا. ومن بين الحلول المختلفة، علبة التروس الدودية ذات الغلاف المزدوج يبرز كتصميم فريد وفعال للغاية للتطبيقات الصعبة. على عكس التروس الدودية القياسية، يوفر هذا التكوين اتصالًا سطحيًا متزايدًا بشكل كبير بين الدودة والترس، مما يؤدي إلى قدرة تحمل فائقة ومتانة. توفر هذه المقالة استكشافًا شاملاً لتقنية التروس الدودية ذات الغلاف المزدوج ومزاياها وحالات الاستخدام المثالية ومعايير الاختيار الحاسمة لمساعدتك على فهم دورها المحوري في الآلات الحديثة.

ما هو محرك التروس الدودية ذو الغلاف المزدوج؟

إن محرك التروس الدودية ذو الغلاف المزدوج هو نوع متخصص من نظام التروس حيث يكون كل من الدودة (المسمار) والعتاد الدودي (العجلة) محلقين أو على شكل ساعة رملية. وهذا يعني أن الدودة تلتف حول الترس، وفي الوقت نفسه، يغلف الترس الدودة. يؤدي هذا الإجراء ذو ​​الغلاف المزدوج إلى إنشاء مساحة اتصال أكبر بكثير بين أسنان التزاوج مقارنة بمجموعة التروس الدودية ذات الغلاف الواحد أو الأسطوانية. تتمثل الفائدة الأساسية لهذا التصميم المعقد في قدرته على نقل أحمال عزم الدوران العالية بشكل استثنائي دون المساس بالحجم الصغير المتأصل في تصميمات التروس الدودية. تتطلب الهندسة المعقدة تصنيعًا دقيقًا ولكنها تكافئ بأداء لا مثيل له في البيئات القاسية.

• زيادة منطقة الاتصال: يسمح التصميم الحلقي لأسنان متعددة بمشاركة الحمل في وقت واحد، مما يقلل بشكل كبير من الضغط على أسنان التروس الفردية.
• التصنيع الدقيق: يتطلب إنتاج هذه المكونات آلات CNC متقدمة ومراقبة صارمة للجودة لضمان الترابط المثالي والأداء الأمثل.
• توزيع الحمل الفائق: ولا يتركز الحمل على نقطة واحدة، بل يتم توزيعه عبر سطح أوسع، مما يقلل من التآكل والتلف.

المزايا الرئيسية للتروس الدودية ذات الغلاف المزدوج

الهندسة الفريدة لل علبة التروس الدودية ذات الغلاف المزدوج يترجم إلى العديد من المزايا التشغيلية المتميزة التي تجعله الخيار المفضل لتطبيقات الخدمة الشاقة. تم تصميم علب التروس هذه لتتفوق في المجالات التي قد يفشل فيها الآخرون، مما يوفر مزيجًا من القوة والموثوقية وطول العمر. توضح النقاط التالية بالتفصيل المزايا الأساسية التي تميز تصميم علبة التروس هذا عن نظيراته.

• قدرة عزم دوران أعلى: تتيح منطقة الاتصال الموسعة للنظام التعامل مع أحمال الصدمات والحفاظ على خرج عزم الدوران العالي بشكل أكثر فعالية من التروس الدودية القياسية.
• تعزيز المتانة وطول العمر: مع انخفاض الضغط لكل وحدة مساحة، تتعرض المكونات لتآكل أقل، مما يؤدي إلى عمر تشغيلي أطول وتقليل احتياجات الصيانة.
• تصميم مدمج لنسب التخفيض العالية: إنها توفر نسب تخفيض عالية في مرحلة واحدة في حزمة صغيرة نسبيًا، مما يوفر مساحة قيمة في تصميم الماكينة.
• عملية أكثر هدوءا: غالبًا ما يؤدي التفاعل السلس متعدد الأسنان إلى أداء أكثر هدوءًا وسلاسة، وهو أمر بالغ الأهمية في البيئات الحساسة للضوضاء.

المقارنة: التغليف المزدوج مقابل التروس الدودية القياسية

عند اختيار علبة تروس، يعد فهم اختلافات الأداء بين الترس الدودي ذو الغلاف المزدوج والترس الدودي الأسطواني القياسي أمرًا بالغ الأهمية. يوضح الجدول أدناه الفروق الرئيسية التي تؤثر على ملاءمة التطبيق.

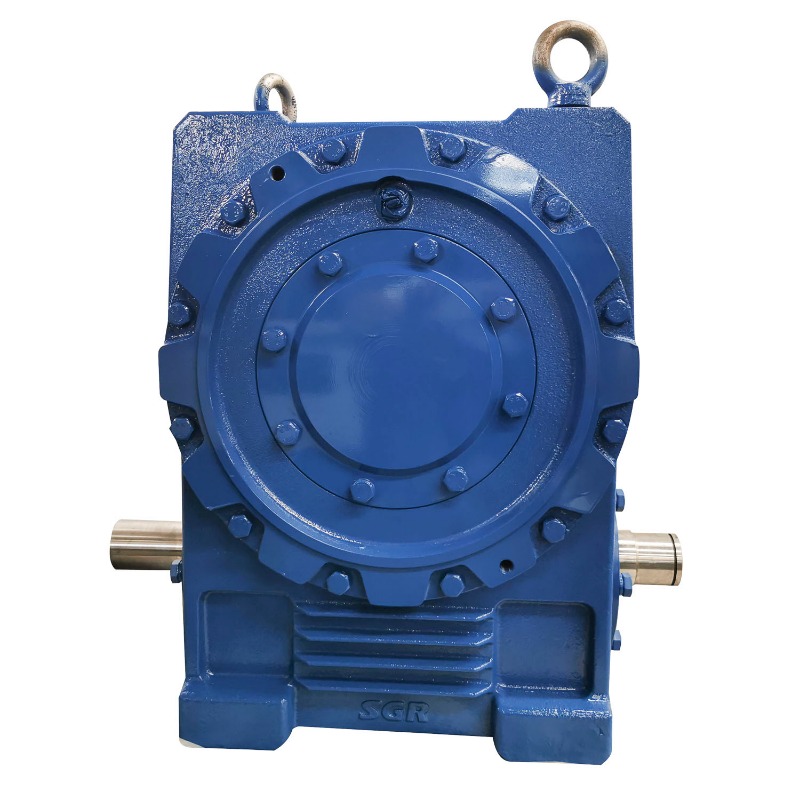

مخفض التروس الدودية ذو الغلاف المزدوج عالي الكفاءة

تحسين الأداء من خلال تصميم التروس مزدوج الغلاف

للاستفادة الكاملة من قدرات أ تصميم تروس مزدوج التغليف ، يجب أن تؤخذ في الاعتبار عدة عوامل بدقة. لا يقتصر التحسين على اختيار علبة التروس فحسب؛ يتعلق الأمر بدمجها بشكل صحيح في النظام. تعتبر المحاذاة والتشحيم والإدارة الحرارية الصحيحة أمرًا بالغ الأهمية لتحقيق الأداء الموعود وعمر الخدمة. تجاهل هذه الجوانب يمكن أن ينفي المزايا الكامنة في هذا التصميم القوي.

• محاذاة الدقة: سوء المحاذاة هو السبب الرئيسي للفشل. يجب تركيب هذه الوحدات بعناية فائقة لضمان وضع الدودة والعتاد بشكل مثالي بالنسبة لبعضهما البعض.
• أنظمة التشحيم المتقدمة: الاتصال المنزلق العالي يولد الحرارة. يعد نظام التشحيم المخصص بزيت عالي الجودة وعالي اللزوجة أمرًا ضروريًا لتقليل الاحتكاك وتبديد الحرارة ومنع التآكل.
• الإدارة الحرارية: بالنسبة للعمليات المستمرة ذات الأحمال العالية، قد تكون طرق التبريد الخارجية مثل المراوح أو المبادلات الحرارية ضرورية للحفاظ على درجات حرارة التشغيل المثلى.
• اختيار المواد: تُصنع الدودة عادة من الفولاذ المقسى، في حين أن الترس غالبًا ما يكون مصنوعًا من سبيكة برونزية أكثر ليونة لإدارة الاحتكاك وخصائص التآكل بشكل فعال.

التطبيقات الصناعية لعلب التروس الدودية للخدمة الشاقة

الطبيعة القوية ل علب التروس الدودية للخدمة الشاقة يجعلها لا غنى عنها في الصناعات التي يتم فيها دفع المعدات إلى أقصى حدودها. إن قدرتها على توفير عزم دوران هائل في حجم صغير وتحمل أحمال الصدمات المفاجئة تجعلها حجر الزاوية في الآلات الثقيلة. من نقل الأوزان الهائلة في التعدين إلى تحديد المواقع بدقة في الفضاء الجوي، تعد علب التروس هذه هي الأبطال المجهولين في التحكم في الحركة.

• التعدين ومعالجة المعادن: يستخدم في محركات النقل والكسارات والرافعات حيث تكون الموثوقية تحت الحمل الشديد غير قابلة للتفاوض.
• معدات البناء: ضروري لمحركات التأرجح للحفارات، وآليات رفع الرافعة، وبراميل خلط الخرسانة.
• التعامل مع المواد:
• مصانع الصلب ومصانع الدرفلة: يتم استخدامها في الطاولات الدوارة وأجهزة المناولة التي تتعامل مع المعدن الأحمر الساخن تحت قوة هائلة.
• الفضاء والدفاع: توجد في أنظمة إطلاق الصواريخ وآليات تحديد المواقع عبر الأقمار الصناعية التي تتطلب حركة دقيقة تحت ضغط عالٍ.

اختيار علبة التروس ذات عزم الدوران العالي

اختيار الحق علبة التروس ذات عزم الدوران العالي هو قرار حاسم يؤثر على كفاءة النظام بأكمله وتكلفته وموثوقيته. تتجاوز عملية الاختيار مجرد مراجعة تقييمات عزم الدوران وتتضمن نظرة شاملة على متطلبات التطبيق والظروف البيئية وتكاليف دورة الحياة. ويضمن النهج المنهجي حصولك على علبة تروس ليست مناسبة فحسب، بل مثالية لاحتياجاتك المحددة.

• تحديد خصائص التحميل: تحليل طبيعة الحمل (ثابت، متغير، صدمة)، حجمه، وعزم الدوران المطلوب عند البدء.
• تحديد نسبة التخفيض وسرعة الإخراج: احسب النسبة اللازمة لتحقيق سرعة الإخراج المطلوبة من عدد الدورات في الدقيقة لمحرك الإدخال الخاص بك.
• تقييم الظروف البيئية: ضع في اعتبارك عوامل مثل درجة الحرارة المحيطة، ووجود الغبار أو الرطوبة، والمساحة المتاحة للتركيب.
• تقييم عامل الخدمة: حدد دائمًا علبة تروس ذات عامل خدمة يأخذ في الاعتبار الأحمال الزائدة المحتملة وخطورة تطبيقك.
• خذ بعين الاعتبار تكلفة دورة الحياة: انظر إلى ما هو أبعد من سعر الشراء الأولي. عامل في الصيانة المتوقعة، وكفاءة الطاقة، وتكاليف الوقت المتوسط.

المواصفات الرئيسية للمراجعة

عند مراجعة أوراق بيانات الشركة المصنعة لـ a مخفض سرعة العتاد الدودي ، انتبه جيدًا لهذه المواصفات المهمة لضمان التوافق التام مع تطبيقك.

الأسئلة الشائعة

ما هو الفرق الرئيسي بين الترس الدودي المفرد والمزدوج المغلف؟

الفرق الأساسي يكمن في هندستهم. في مجموعة التروس الدودية ذات الغلاف الواحد (أو الأسطوانية)، يتم حلق الترس الدودي فقط للالتفاف جزئيًا حول الدودة الأسطوانية. في أ علبة التروس الدودية ذات الغلاف المزدوج ، يتم حلق كل من الدودة والعتاد. يؤدي هذا إلى إنشاء دودة على شكل ساعة رملية تلتف حول الترس، وترس يغلف الدودة في نفس الوقت. يؤدي هذا الإجراء ذو ​​الغلاف المزدوج إلى منطقة اتصال أكبر بكثير بين الأسنان المتشابكة، وهو المفتاح لقدرة عزم الدوران الأعلى والمتانة مقارنة بالتصميم ذو الغلاف الفردي.

لماذا تكون علب التروس الدودية ذات الغلاف المزدوج أكثر تكلفة؟

ارتفاع تكلفة أ علبة التروس الدودية ذات الغلاف المزدوج ويعزى مباشرة إلى عملية التصنيع المعقدة. من الصعب للغاية إنتاج الشكل الهندسي الحلقي على شكل الساعة الرملية لكل من الدودة والعتاد. يتطلب الأمر آلات CNC متخصصة ودقيقة ومراقبة صارمة للجودة لضمان ترابط المكونين بشكل مثالي عبر منطقة الاتصال الكبيرة. يساهم وقت التصنيع الإضافي والخبرة وعمليات الفحص المستخدمة في إنشاء هذا الإجراء المترافق الدقيق في تكلفة أولية أعلى من علب التروس الدودية القياسية، على الرغم من أن هذا غالبًا ما يتم تبريره من خلال أدائها الفائق وطول عمرها في التطبيقات الصعبة.

كيف يمكنني الحفاظ على محرك تروس دودي مغلف مزدوج؟

صيانة أ محرك تروس دودية مغلف مزدوج يتمحور حول التشحيم المناسب ومراقبة الحالة. أولاً، من المهم استخدام نوع ولزوجة مادة التشحيم المحددة من قبل الشركة المصنعة، حيث أن الاتصال المنزلق العالي يعتمد كليًا على طبقة زيت قوية. افحص مستويات الزيت بانتظام وابحث عن علامات التلوث أو التدهور. ثانيًا، راقب درجة حرارة التشغيل واستمع إلى التغيرات في الصوت، حيث أن ارتفاع درجة الحرارة أو الضوضاء غير المعتادة يمكن أن تشير إلى اختلال المحاذاة أو التحميل الزائد أو مشكلات التشحيم. وأخيرًا، التزم بجدول صيانة وقائي صارم لتغيير الزيت وعمليات الفحص لمعالجة التآكل بشكل استباقي وضمان أقصى عمر للخدمة.

هل يمكن استخدام علبة التروس الدودية لدعم أو حمل حمولة؟

نعم، إحدى المزايا المتأصلة في أي تصميم للعتاد الدودي، بما في ذلك المغلف المزدوج النوع، هو قدرته الطبيعية على منع القيادة العكسية. نظرًا للاحتكاك العالي والزاوية المحددة للخيط الدودي، يكون النظام عادةً ذاتي القفل. وهذا يعني أن القوة المطبقة على عمود الخرج (الترس) لا يمكنها دفع عمود الإدخال (الدودة) للخلف. هذه الميزة تجعل مخفض سرعة العتاد الدوديs ممتاز للتطبيقات مثل الناقلات على المنحدرات والرافعات والمصاعد حيث يلزم وجود آلية تثبيت آمنة من الفشل لمنع الحمل من النزول بشكل لا يمكن السيطرة عليه في حالة فقدان الطاقة.

ما هي علامات الفشل في علبة التروس الدودية للخدمة الشاقة؟

التعرف على العلامات المبكرة للفشل في أ علبة التروس الدودية للخدمة الشاقة يمكن أن يمنع التوقف الكارثي. تشمل المؤشرات الرئيسية زيادة ملحوظة في درجة حرارة التشغيل، والتي تشير غالبًا إلى مشاكل التشحيم أو التحميل الزائد. تشير الأصوات غير العادية مثل الطحن أو الطرق أو الأنين المفرط إلى تآكل أو تأليب أو اختلال محاذاة أسنان التروس. يشير تسرب الزيت المرئي حول موانع التسرب إلى فشل الختم، مما قد يؤدي إلى عدم كفاية التشحيم. أخيرًا، يعد فقدان الدقة الموضعية أو زيادة رد الفعل العكسي (حرية الحركة) في عمود الإخراج من العلامات الميكانيكية الواضحة للتآكل الداخلي الذي يتطلب فحصًا وصيانة فورية.
