SGR: مقدمة مفصلة عن المخفضات

كجهاز نقل ميكانيكي رئيسي ، تتمثل وظيفة المخفض في تقليل الدوران عالي السرعة لنهاية الإدخال (عادةً ما يكون مصدر طاقة مثل محرك كهربائي أو محرك احتراق داخلي) إلى السرعة المنخفضة المطلوبة في نهاية الإخراج من خلال الهياكل مثل التروس ، والتروس الدودي ، والتروس الكوكبية ، وعلاج الدرجات الدراسية ، مع زيادة عزم الإخراج.

هذه الخاصية تجعل المخفض لا غنى عنه في العديد من الصناعات والمعدات ، كما يجعل المخفض من أكثر الآليات استخدامًا على نطاق واسع لنقل الطاقة والحركة.

إذن ، ما هو دور المخفض؟ ما هي الأنواع الشائعة من المخفضات؟ ما هي مجالات التطبيق المحددة للمخفضات؟

(1) وظيفة المخفض

تتمثل وظيفة المخفض في تحويل الدوران عالي السرعة والحركة المنخفضة إلى الدوران منخفض السرعة وحركة عالية. وفقا للصيغة:

p = t*v/9549

P: Power (KW)

الخامس: السرعة (ص/دقيقة)

T: عزم الدوران (نانومتر)

عندما تكون طاقة إدخال المحرك ثابتة ، تكون السرعة تتناسب عكسيا مع عزم الدوران. عندما تنخفض السرعة ، يزداد عزم الدوران. في سيناريوهات التطبيق العملي ، يلزم عمومًا عزم دوران كبير نسبيًا وسرعة صغيرة نسبيًا ، ويمكن للمخفض أن يوفر هذه الوظيفة.

لذلك ، تشمل وظائف المخفضات بشكل رئيسي: نقل الطاقة ، والحصول على سرعة دقيقة ، والحصول على عزم دوران كبير.

(2) أنواع المخفضات

المخفض هو آلة دقيقة نسبيا مع العديد من الأنواع والنماذج. أنواع مختلفة من المخفضات لها استخدامات مختلفة.

في صناعة النقل الميكانيكية ، يمكن تقسيم المخفضات عمومًا إلى مخفضات التروس ، ومخفضات تروس الدودة ومخفضات التروس الكوكبية وفقًا لنوع الإرسال ؛ وفقًا لعدد مراحل الإرسال ، يمكن تقسيمها إلى مخفضات مرحلة واحدة ومتعددة المراحل ؛ وفقًا لشكل التروس ، يمكن تقسيمها إلى مخفضات للعتاد الأسطواني ، ومخفضات التروس المترابطة وتخفيضات العتاد الأسطوانية ؛ وفقًا لتخطيط ناقل الحركة ، يمكن تقسيمها إلى نوع موسع ونوع تقسيم ومخفضات النوع المحوري.

أ. مزايا وعيوب مخفض العتاد الأسطواني

مخفضات التروس الأسطوانية هي النوع الأكثر استخدامًا على نطاق واسع مع معظم التطبيقات. فازت فعالية التكلفة المرتفعة للغاية لصالح العديد من المصممين.

المزايا: هيكل بسيط ، وإصلاح سهل ، والنظر في عامل السعر ، وهو رخيص نسبيًا ، ويتم تشغيل مخفض التروس الأسطوانية بشكل أكثر ثباتًا.

العيوب: حجم كبير ، مساحة كبيرة مشغولة ، مما يسبب صعوبات في التصميم وترتيب الفضاء للجهاز بأكمله.

ب. مزايا وعيوب مخفض العتاد الدودة

تتمثل الميزة الرئيسية لخفض تروس الدودة في أنه يتمتع بوظيفة قفل الذات العكسي ، ومقارنتها بالعديد من المخفضات الأخرى ، لها نسبة تخفيض أكبر. مهاوي المدخلات والإخراج من مخفض تروس الدودة ليست على نفس المحور ، أو حتى على نفس المستوى.

العيوب: كفاءة الإرسال ليست عالية بما فيه الكفاية والدقة ليست عالية جدا.

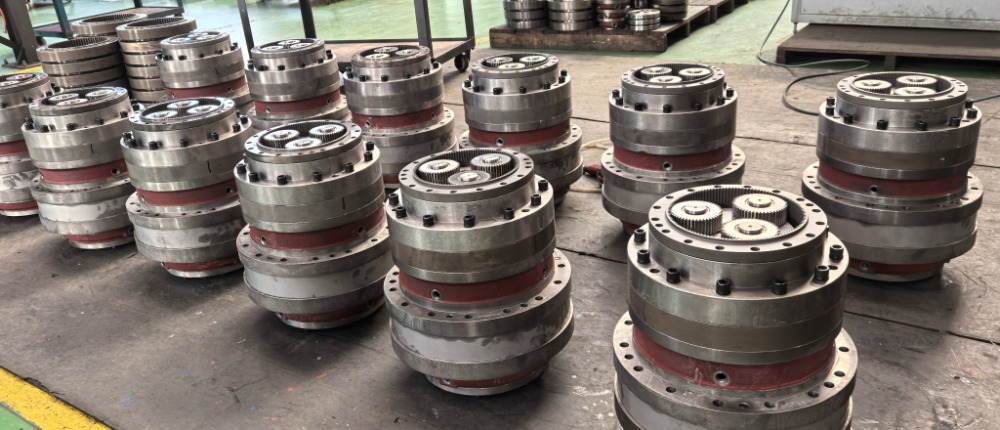

ج.

المزايا: الهيكل مضغوط نسبيًا ، وتصفية العائد صغيرة ، والدقة عالية نسبيًا ، وعمر الخدمة طويل نسبيًا ، ولديه أيضًا خصائص عزم دوران الإخراج الكبير.

العيوب: يحدد الأداء الممتاز أنه من الصعب تصنيعه ، والهيكل معقد ، والسعر مرتفع للغاية.

(3) سيناريوهات التطبيق من المخفض

نطاق التطبيق من المخفضات واسعة للغاية ، بما في ذلك: التصنيع الصناعي ، ومعدات الأدوات الآلية ، وآلات النسيج ، وآلات معالجة الأغذية ، وآلات التعدين ، وبناء السفن ، وتوليد طاقة الرياح ، وتوليد الطاقة الكهرومائية ، ونظام التتبع الشمسي ، ومعدات تحريك الصناعة الكيميائية ، والمعدات ، والمعدات ، والمواد الصيدلانية ، وعلاج الصيدلة ، وعلاج الماشية ، وعلاج الأدوية ، والمعدات ، والمعدات ، والمواد الصيدلانية ، المرافق ، إلخ.

بشكل عام ، يمكن العثور على المخفضات في مجموعة واسعة من التطبيقات ، من الإرسال عالي الطاقة إلى الأحمال الصغيرة ونقل الزاوية الدقيق. في التطبيقات الصناعية ، تتمتع المخفضات بوظائف تقليل السرعة وزيادة عزم الدوران ، بحيث يتم استخدامها على نطاق واسع في معدات تحويل السرعة وعزم الدوران.

يرجع ذلك بالتحديد إلى قدرتها الممتازة على تقليل السرعة وزيادة عزم الدوران وقدرتها على التكيف مع مختلف ظروف العمل المعقدة التي تغطي سيناريوهات تطبيق المخفضات جميع الصناعات والمعدات التي تتطلب نقل الطاقة تقريبًا. المخفضات هي في الواقع واحدة من أكثر الأجهزة الميكانيكية استخدامًا على نطاق واسع. (المؤلف: SGR ، Angie Zhang)
