كيفية تشخيص أخطاء علبة التروس الصناعية؟

صناعي علب التروس ، وغالبًا ما تسمى أيضًا علب التروس الاختزال ، هي نوع من جهاز الإرسال الميكانيكي المستخدم على نطاق واسع في المجال الصناعي. تغير علب التروس الصناعية بشكل أساسي سرعة وعزم الدوران من طاقة المدخلات من خلال ربط سلسلة من التروس لتحقيق الغرض من الحد من السرعة وزيادة عزم الدوران. العديد من أنواع التروس مثل التروس المحفزة ، والتروس الحلزونية ، والتروس المبللة ، والتروس الدود ، وما إلى ذلك المعروفة في صناعة الآلات جميعها تنتمي إلى علب التروس الصناعية.

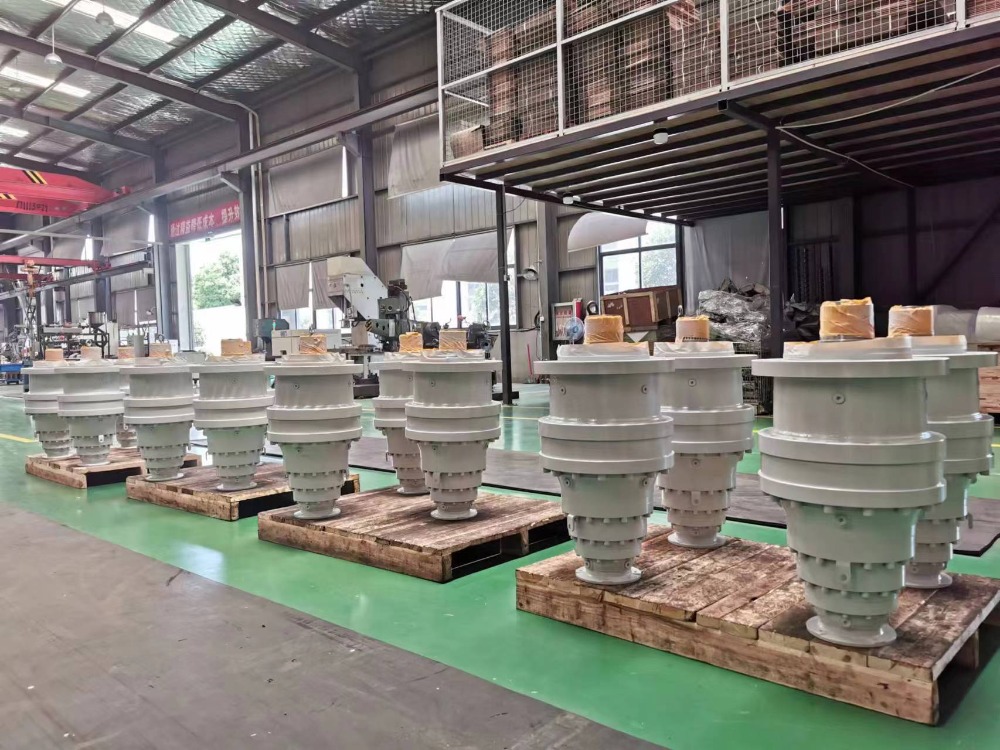

المنتجات الرئيسية لـ SGR ، مخفضات التروس الكوكبية ، حلقي مخفضات الدودة ، المخفضات مجتمعة ، مخفضات دودة أسطواني ، ومحركات التخفيض الصغيرة ، هي أيضا علب التروس الصناعية. نطاق التطبيق من علب التروس الصناعية واسعة للغاية ، بما في ذلك صناعة الورق وصناعة السكر والأسمنت والصناعات الكيميائية والمطاط.

كيفية تشخيص أخطاء علبة التروس الصناعية؟

(1) الأشكال الرئيسية لفشل التروس في علب التروس الصناعية

من بين فشل صندوق التروس الصناعي ، الأكثر شيوعًا هو فشل الترس. تشمل مظاهر فشل التروس: كسر الأسنان ، التعب سطح الأسنان ، ارتداء سطح الأسنان ، خدوش سطح الأسنان ، تشوه البلاستيك ، التآكل الكيميائي ، تضمين المادة الخارجية ، إلخ.

كسر الأسنان هو أخطر خطأ في علب التروس الصناعية. عندما يكون زوج التروس ينشق ونقل الحركة ، فإن قوة حركة عجلة القيادة وقوة التفاعل لعجلة العجلة المدفوعة على أسنان الترس الأخرى من خلال نقاط التلامس. عندما توجد إحدى نقاط التلامس في الجزء العلوي من أسنان التروس ، إذا تم تحميلها بشكل مفاجئ أو تم تحميلها بشكل مفاجئ ، فمن السهل التسبب في كسر الزائد عند جذر السن.

ارتداء سطح الأسنان أو الخدوش هي خطأ شائع آخر في علب التروس الصناعية. تشمل أشكال الصدع المحتملة: ارتداء لاصق ، وارتداء كاشف وخدوش ، وارتداء تآكل ، وحروق ، وربط سطح الأسنان ، إلخ.

يشمل التعب سطح الأسنان بشكل رئيسي الحفر والتشويش. يشير تأليف سطح الأسنان إلى متى يتسبب الإجهاد المتناوب على سطح العمل في تشققات التعب الصغيرة ، وبعد أن يدخل مواد التشحيم الشقوق ، يوسع مواد التشحيم في تشققات التعب الصغيرة من الشقوق تحت الضغط العالي لتشكيل الحفر. إذا تمتد تشققات التعب على السطح بشكل أعمق وأبعد ، مما تسبب في سقوط مساحة كبيرة أو قطع كبيرة من المعدن ، فإنه يطلق عليه spalling.

عندما ينقل ترس سطح الأسنان الناعمة الكثير من الحمل (أو تحت الحمل الكبير للتأثير) ، يكون من السهل إنتاج تشوه بلاستيكي لسطح الأسنان. تحت عمل الاحتكاك المفرط بين أسطح الأسنان ، سيتجاوز إجهاد التلامس لسطح الأسنان قوة القص للمادة ، وستدخل مادة سطح الأسنان في حالة بلاستيكية ، مما يسبب تدفق بلاستيكي لسطح الأسنان ، مما يشكل الأخاديد على سطح الأسنان بالقرب من دائرة الملعب من عجلة القيادة وحواف المحدب على سطح الأسنان بالقرب من دائرة الحزمة من العجلة التي تدور حولها. في بعض الأحيان قد تظهر "فلاش" على سطح الأسنان المدفوعة لأنواع معينة من التروس. في الحالات الشديدة ، يملأ المعدن المقذوف الفجوة العلوية ، مما تسبب في اهتزاز شديد وحتى كسر.

（2） طريقة تحليل فشل التروس

تشمل طرق تحليل فشل تروس العلبة الصناعية بشكل رئيسي: تحليل طيف الطاقة ، تحليل النطاق الجانبي وتحليل النطاق العكسي.

يمكن أن يحدد تحليل طيف الطاقة تكوين تردد إشارات اهتزاز التروس وتوزيع طاقة الاهتزاز في كل مكون تردد. إنها طريقة تحليل مجال التردد المهمة. عند تطبيق تحليل طيف الطاقة ، يمكن أن يكون الإحداثي الأفقي لمحور التردد خطيًا أو لوغاريتميًا. الإحداثيات اللوغاريتمية (عرض النطاق الترددي النسبة المئوية) مناسبة للكشف عن تعميم الأعطال والتنبؤ بها ، وتحليل الضوضاء قريب من استجابة الأذن البشرية ؛ ولكن بالنسبة لأنظمة التروس ذات مكونات النطاق الجانبي ، سيكون استخدام الإحداثيات الخطية (عرض النطاق الترددي الثابت) أكثر فعالية.

تحتوي طريقة تحليل النطاق الجانبي على ثروة من معلومات خطأ الترس. لاستخراج معلومات النطاق الجانبي ، يجب أن تكون دقة التردد عالية بدرجة كافية أثناء تحليل الطيف. ومع ذلك ، عندما تكون الفاصل الزمني بين الخطوط الطيفية النطاق الجانبي أصغر من دقة التردد ، أو أن الفاصل الزمني بين الخطوط الطيفية غير متساو ، يتم إعاقة تحليل النطاق الجانبي.

طريقة تحليل نطاق التردد العكسي هي تقنية معالجة الإشارات المتقدمة تعتمد على تحليل الطيف ، والتي تستخدم لتشخيص الأعطال. تتمثل هذه الطريقة في إجراء تحول ثانوي على طيف الإشارة الأصلية ، أي إجراء تحويل فورييه العكسي على طيف القدرة اللوغاريتمي للإشارة للحصول على طيف تردد عكسي في المجال الزمني. طريقة تحليل الأعطال هذه مناسبة لطيف الاهتزاز لصندوق التروس مع عدة أزواج من التروس التي تنطلق في نفس الوقت ، حيث يتم توزيع العديد من النطاقات الجانبية معًا ، ولا يكفي إجراء تحليل تحسين التردد لتحديد خصائص النطاق الجانبي.

بشكل عام ، يكون فشل علبة التروس تأثير كبير على المعدات. على الأقل ، سيؤدي ذلك إلى انخفاض في كفاءة الإرسال ، وانخفاض الدقة ، وعملية المعدات المختصرة ، وزيادة الضوضاء والاهتزاز ، وما إلى ذلك في أسوأ الأحوال ، سيؤدي إلى انقطاع وقت التوقف عن الإنتاج ، وحتى يسبب مخاطر السلامة مثل تمزق علبة التروس. لذلك ، من الضروري للغاية مراقبة علبة التروس وتشخيصها وصيانتها في الوقت المناسب لمنع حدوث فشل علبة التروس. (المؤلف: SGR ، Angie Zhang)
