التحكم الدقيق في نقل الطاقة: استراتيجيات التصميم والتطبيق لمخفضات التروس الكوكبية

المفاهيم الأساسية ومبادئ العمل مخفضات التروس الكوكبية

تعد مخفضات التروس الكوكبية ، والمعروفة أيضًا باسم علب التروس الكوكبية ، نوعًا من جهاز نقل الدقة وعالي الكفاءة. وظيفتها الأساسية هي تقليل السرعة وزيادة عزم الدوران. تم تسميتها لهيكل النقل "الكواكب" الفريد ، حيث تدور المكونات الأساسية حول معدات مركزية ، مثل الكواكب التي تدور حول الشمس.

المكونات الأساسية ووظائفها

يتكون مخفض التروس الكوكبي القياسي من أربعة أجزاء رئيسية:

1. معدات الشمس : يقع في وسط نظام التروس ، وهو معدات القيادة. يتصل عادة بالمحرك أو مصدر الطاقة الآخر ويعمل كمدخل للطاقة.
2. كوكب التروس : توزع العديد من التروس بالتساوي حول معدات الشمس. مثبتة على حامل الكوكب ، يدورون على محاورهم الخاصة بينما يدورون حول معدات الشمس.
3. حامل كوكب : الإطار الذي يحمل ويربط جميع تروس الكوكب. إنها نهاية الإخراج من مخفض تروس الكوكب ، توصيل الطاقة عن طريق التسبب في تدور تروس الكوكب.
4. رنين العتاد : معدات الحلقة الداخلية ذات الأسنان الداخلية التي تحيط بجميع تروس الكوكب. عادة ما يتم إصلاحه ويعمل كعتاد مدفوع.

مبدأ العمل

يمكن تلخيص عملية عمل مخفض التروس الكوكبي على النحو التالي:

1. مدخلات الطاقة : محرك أو مصدر طاقة آخر يدفع معدات الشمس للتدوير بسرعة عالية.
2. انتقال الطاقة : الدوران معدات الشمس شبكات مع المحيط كوكب التروس ، مما تسبب لهم في تدوير على محاورهم الخاصة.
3. الدوران والثورة : منذ رنين العتاد ثابت ، و كوكب التروس يتم دفعها من قبل معدات الشمس ، مما تسبب لهم في الدوران حول المحور المركزي لترس الشمس أثناء الدوران على محاورهم الخاصة. هذه الثورة تدفع حامل كوكب .
4. خرج الطاقة : ال حامل كوكب's سرعة الدوران أقل بكثير من معدات الشمس's السرعة ، ولكن يتم تضخيم عزم الدوران. لذلك ، و حامل كوكب بمثابة نهاية الإخراج ، لتحقيق تأثير تقليل السرعة وتضخيم عزم الدوران.

مقارنة المعلمة: كوكب مقابل أنواع الإرسال الأخرى

لتسليط الضوء على مزاياها ، إليك مقارنة موجزة مخفضات التروس الكوكبية مع أنواع النقل التقليدية الأخرى ، مثل مخفضات التروس المتوازية ومحركات تروس الدودة.

مخفضات التروس الكوكبية: Design, Applications, and Selection Guide

أصبحت مخفضات التروس الكوكبية مكونًا أساسيًا لأنظمة محرك الدقة الحديثة بسبب بنيتها الفريدة وأدائها الممتاز. يعد فهم تصميمهم وحقول التطبيق وطرق الاختيار الصحيحة أمرًا بالغ الأهمية لضمان تشغيل المعدات الفعالة والمستقرة.

استراتيجيات التطبيق لمخفضات التروس الكوكبية

بفضل دقة عالية وكثافة عزم الدوران العالية وحجمها المدمج ، مخفضات التروس الكوكبية تلعب دورًا مهمًا في مختلف الصناعات. تشمل مجالات التطبيق الرئيسية:

• محرك الدقة : في معدات الأتمتة ، أدوات آلة CNC ، مفاصل الروبوت ، الأجهزة الطبية ، وآلات الطباعة ، مخفض تروس الكوكبs تستخدم لتحقيق السرعة الدقيقة والسيطرة على الموضع. تعد ردود الفعل المنخفضة والصلابة العالية هي المفتاح لضمان مسارات الحركة الدقيقة ودقة تحديد المواقع القابلة للتكرار.
• تطبيقات الخدمة الشاقة : في المعدات التي تحتاج إلى تحمل عزم الدوران الهائل ، كما هو الحال في المعادن ، والتعدين ، وآلات البناء (على سبيل المثال ، الرافعات ، الحفريات) ، وتوربينات الرياح ، مخفض تروس الكوكبs يمكن أن تنقل بشكل موثوق طاقة هائلة مع تقليل الحجم وتحسين كفاءة المعدات الكلية.
• تطبيقات البيئة الخاصة : بعض المصممة خصيصا مخفض تروس الكوكبs يمكن أن تتكيف مع البيئات القاسية. على سبيل المثال ، يمكن للموديلات ذات الأختام الخاصة ومواد التشحيم أن تعمل بشكل ثابت في ظروف قاسية مثل درجات الحرارة المرتفعة أو درجات الحرارة المنخفضة أو الفراغ أو غرف النظافة ، مما يضمن استمرارية خطوط الإنتاج.

دليل الاختيار ل مخفضات التروس الكوكبية

اختيار الحق مخفض تروس الكوكب هو مفتاح ضمان أدائها وطول العمر. فيما يلي المعلمات والخطوات الرئيسية التي يجب مراعاتها أثناء الاختيار:

1. اعتبارات معلمة الأداء
   • نسبة : تحددها سرعات الإخراج والإدخال المطلوبة. عادة ما يتم التعبير عنه كنسبة عدد صحيح (على سبيل المثال ، 3: 1 ، 5: 1 ، 10: 1).
   • عزم الدوران : ال maximum output torque that the مخفض تروس الكوكب يمكن التعامل بشكل مستمر وأمان في ظل الظروف المقدرة. يجب أن يكون عزم دوران التشغيل المطلوب أقل من أو يساوي هذه القيمة.
   • رد فعل عنيف : ال angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • سرعة الإخراج المقدرة : ال output speed at which the reducer can operate stably for extended periods under rated torque.
   • كفاءة : ال ratio of output power to input power, representing energy loss. The efficiency of a single-stage مخفض تروس الكوكب عادة ما يكون مرتفعا جدا (> 97 ٪).
2. طريقة التثبيت والواجهة
   • شفة وعمود الإدخال : يجب أن تتطابق تمامًا مع شفة تصاعد المحرك وقطر العمود. تشمل أنواع الواجهة الشائعة مهاوي أسطواني أو خطوط أو مفتاح.
   • واجهة نهاية الإخراج : اختر نموذج الإخراج المناسب استنادًا إلى متطلبات الحمل ، مثل عمود الإخراج الصلب ، أو رمح مجوف مع مفتاح ، أو إخراج مثبت على الحافة.
3. العوامل البيئية
   • درجة حرارة التشغيل : تأكد من أن المخفض يمكن أن يعمل بشكل ثابت ضمن نطاق درجة الحرارة المحيطة المتوقعة ، وإذا لزم الأمر ، اختر مواد التشحيم عالية أو منخفضة الحرارة.
   • تصنيف حماية الدخول (IP) : حدد أ مخفض تروس الكوكب مع تصنيف IP المناسب بناءً على ظروف الغبار والرطوبة في بيئة العمل لحماية المكونات الداخلية من التلف.

مقارنة معلمات مخفض التروس الكوكبية الرئيسية

للمساعدة في فهم مدى اختلاف مواصفات مخفضات التروس الكوكبية تلبية الاحتياجات المختلفة ، إليك مقارنة بين المعلمات الرئيسية:

تحسين الأداء وتوقعات الصناعة

يرتبط التنمية المستقبلية لتكنولوجيا مخفضات التروس الكوكبية ارتباطًا وثيقًا بالطلب على الأداء العالي والذكاء والاستدامة. يؤكد مسار التطوير في شركة Shanghai SGR SGGR المحدودة هذه الاتجاهات ، وخاصة في الانضغاط ، النموذجية ، الاهتزاز المنخفض ، ضوضاء منخفضة ، و high-end R&D .

استراتيجيات لتحسين أداء مخفض العتاد الكوكبي

لتلبية متطلبات الدقة العالية في التطبيقات الصناعية ، تحسين أداء مخفضات التروس الكوكبية يركز على الجوانب التالية:

1. تصميم وحدات وموحدة :
   • الاستراتيجية : من خلال تصميم المكونات الأساسية لـ مخفض تروس الكوكب (مثل مجموعة التروس ، الإسكان) بطريقة معيارية ، يمكن تجميع المنتجات التي تحتوي على نسب تروس مختلفة وعزم الدوران وطرق التثبيت. هذا يقصر بشكل كبير وقت التخصيص ويقلل من تكاليف الإنتاج. تتبع شركة Shanghai SGR SGRENCE MACHINERY MACHINERY CO. ، LTD. هذا الاتجاه الصناعي ، ودمج هذا المفهوم في خط منتجاتها لتحسين كفاءة الإنتاج واستجابة السوق.
   • المعلمة Comparison : التصميم المعياري يوفر مزايا كبيرة في موعد التسليم و يكلف مقارنة بالتخصيص الكامل.

     	المنتجات المعيارية	منتجات مخصصة
     	وقت التسليم القصير ، التكلفة المنخفضة .	وقت تسليم أطول ، تكلفة أعلى .

2. تقنية الحد من الضوضاء والاهتزاز :
   • الاستراتيجية : تقليل ضوضاء واهتزاز مخفض تروس الكوكب هو مفتاح تعزيز أدائها وتجربة المستخدم. يتم تحقيق ذلك بشكل أساسي عن طريق تحسين ملف تعريف الأسنان ، باستخدام عمليات الطحن عالية الدقة (مثل آلة الطحن المملوءة بالربح ذات المحاور الأربعة لشنغهاي SGR) واختيار مواد السكن عالية الأداء وهياكل التخميد. التجميع الدقيق والموازنة يقللون بشكل فعال مصادر الاهتزاز.
   • مقارنة التكنولوجيا :

     	تروس تحفيز قياسية	التروس الحلزونية	التروس الأرضية الدقيقة
     	الضوضاء والاهتزاز أكبر ، مناسبة للتطبيقات ذات المتطلبات المنخفضة للضوضاء.	الضوضاء والاهتزاز أصغر ، سعة الحمل الأعلى ، مناسبة للتطبيقات عالية الدقة وعالية الدقة.	ضوضاء منخفضة للغاية واهتزاز ، أعلى دقة ، تمثل تقنية أساسية للمصنعين المتطورة مثل شنغهاي SGR.

الاتجاهات المستقبلية في مخفض تروس الكوكب تكنولوجيا

بناء على تطور شركة شنغهاي SGR للآلات الثقيلة ، Ltd. ، تشمل الاتجاهات المستقبلية الرئيسية في الصناعة:

1. الذكاء والرقمنة :
   • اتجاه : مستقبل مخفض تروس الكوكبs سيكون أكثر من مجرد مكونات ميكانيكية بسيطة. من خلال دمج المستشعرات ، يمكنهم مراقبة درجة الحرارة والاهتزاز والتشحيم في الوقت الفعلي ، وتحميل البيانات إلى السحابة للتحليل. هذا سوف تمكين الصيانة التنبؤية ، توفير تحذيرات مبكرة قبل حدوث حالات الفشل ، وبالتالي منع التوقف المكلفة.
   • أهمية شنغهاي SGR : ال company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. الوزن الخفيف والتكامل العالي :
   • اتجاه : كما تتطلب روبوتات وأتمتة معدات الأتمتة حجمًا أقل ووزنًا أقل ، مخفض تروس الكوكبs تتطور لتصبح أكثر إحكاما وأخف وزنا. ستسمح المواد الجديدة وعمليات التصنيع (مثل تكنولوجيا القولبة المتكاملة) والتصميمات الهيكلية المحسنة للمخفضات بتحقيق أحجام أصغر وأوزان أخف مع الحفاظ على سعة الحمل العالية.
3. High-Precision Manufacturing and R&D :
   • اتجاه : الدقة العالية هي جوهر أ مخفض تروس الكوكب's القدرة التنافسية. إن وجود معدات متقدمة مثل الدودة الحلقية المبتكر محليًا وأداة قياس HOB وفريق R&D يتكون من درجة الدكتوراه ، يعد كبار المهندسين مفتاحًا لتحسين دقة المنتج وبناء خندق تكنولوجي. إن نجاح شركة شنغهاي SGR للآلات الثقيلة في مجال صناعة Machinery ، Ltd. هي شهادة على استثمارها على المدى الطويل في المعدات الراقية والمواهب.

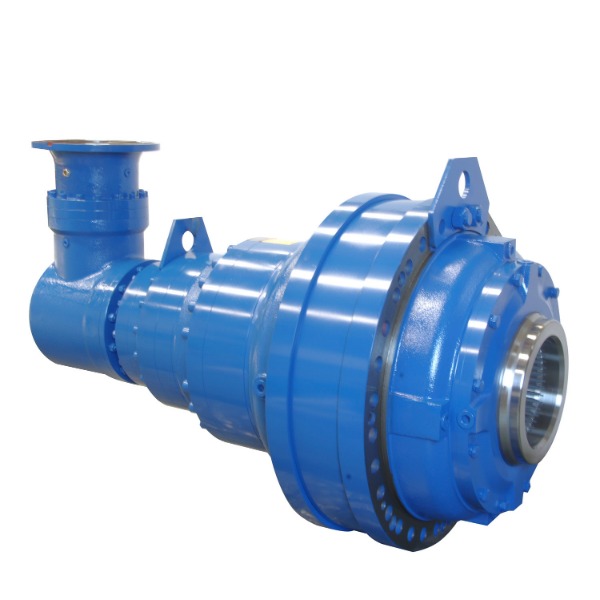

شفة إدخال الزاوية اليمنى من عزم الدوران الكوكبي الكوكبي مع المحرك
