مخفضات التروس الكوكبية: تصميم وتطبيقات ودليل الاختيار

كيف مخفض تروس الكوكب عمل؟

تتكون مخفضات التروس الكوكبية ، والمعروفة أيضًا باسم أنظمة التروس epicyclic ، من ثلاثة مكونات رئيسية: تروس الشمس ، وتروس الكوكب ، ومعدات الحلقة. تقع معدات الشمس في الوسط بينما تدور تروس الكوكب المتعددة حوله ، وكلها مغلقة داخل معدات الحلقة. يوفر هذا الترتيب المدمج العديد من المزايا على أنظمة التروس التقليدية.

• يعمل معدات الشمس كمدخلات ، متصلة عادةً بعمود المحرك
• تروس الكوكب متشابكة في وقت واحد مع كل من تروس الشمس والحلقة
• يعمل الناقل الذي يحمل تروس الكوكب كإخراج
• يمكن إصلاح ترس الحلقة ، أو بمثابة إدخال ، أو إخراج اعتمادًا على التكوين

بالمقارنة مع مخفضات تروس العمود المتوازي ، مخفضات التروس الكوكبية توفر كثافة عزم الدوران أعلى ، توزيع أفضل للحمل ، والأبعاد الأكثر إحكاما. يتم مشاركة الحمل بين تروس الكوكب المتعددة ، مما يتيح سعة عزم الدوران في حزمة أصغر.

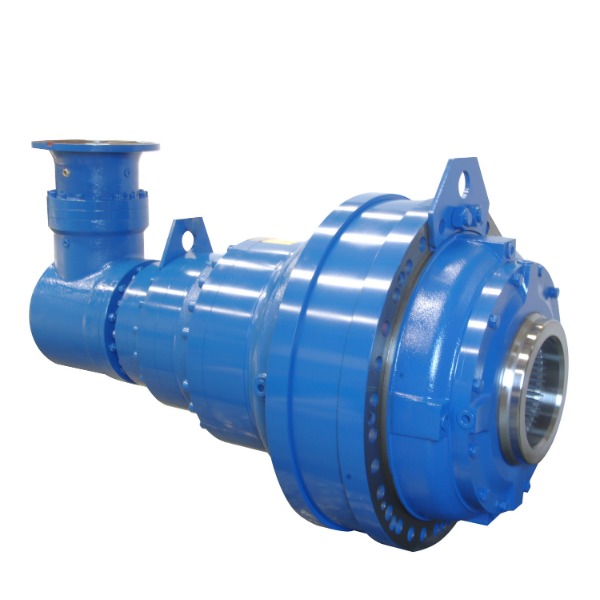

شفة إدخال الزاوية اليمنى من علبة تروس عزم الدوران الكوكبية مع المحرك

مزايا أنظمة التروس الكوكبية

توفر الهندسة المعمارية الفريدة لأنظمة العتاد الكواكب العديد من مزايا الأداء:

• كثافة عزم الدوران العالية: تشترك تروس الكوكب المتعددة في الحمل ، مما يتيح المزيد من عزم الدوران في مساحة أقل
• تصميم مضغوط: ينتج عن ترتيب متحدة المركز بصمة أصغر
• كفاءة عالية: عادة 95-98 ٪ لكل مرحلة بسبب انقسام الطاقة
• صلابة ممتازة: توفر نقاط اتصال متعددة الصلابة
• الاهتزاز المنخفض: القوى المتوازنة تقلل من الاهتزاز والضوضاء

اختيار الحق نسبة علبة التروس الكوكبية لتطبيقك

يعد اختيار نسبة التروس المناسبة أمرًا بالغ الأهمية للأداء الأمثل. تحدد النسبة العلاقة بين سرعة الإدخال وعزم الدوران. تتراوح النسب الشائعة من 3: 1 إلى 100: 1 للتصميمات المرحلة الواحدة ، مع توفر وحدات متعددة المراحل نسب تصل إلى 10،000: 1.

العوامل التي تؤثر على اختيار النسبة

عدة اعتبارات تؤثر على المثل الأعلى نسبة علبة التروس الكوكبية للتطبيق:

• مطلوب سرعة الإخراج وعزم الدوران
• طاقة الإدخال المتاحة والسرعة
• متطلبات الاستجابة الديناميكية
• أهداف الكفاءة
• قيود المساحة المادية

جدول مقارنة النسبة

نصائح الصيانة ل مخفض تروس الكوكبs في التطبيقات الصناعية

الصيانة المناسبة تمتد بشكل كبير عمر خدمة مخفضات التروس الكوكبية in industrial applications . تعمل هذه الأنظمة غالبًا في ظل ظروف شاقة ، مما يجعل الرعاية المنتظمة ضرورية.

إجراءات الصيانة الروتينية

يجب أن يشمل برنامج الصيانة الشامل:

• فحص التشحيم المنتظم والتغييرات
• مراقبة الاهتزاز
• عمليات التفتيش الحرارية
• التحقق من عزم الدوران الترباس
• ختم الشيكات النزاهة

أوضاع الفشل الشائعة والوقاية منها

يساعد فهم آليات الفشل النموذجية في منع التوقف عن العمل:

مقارنة مخفض التروس الكوكبي مقابل محرك التوافقي التقنيات

عند اختيار أنظمة تقليل الدقة ، غالبًا ما يقارن المهندسون مخفض التروس الكوكبي مقابل محرك التوافقي الحلول. كل تقنية لها خصائص مميزة مناسبة لتطبيقات مختلفة.

مقارنة الأداء

الاختلافات الرئيسية بين التقنيتين:

• رد فعل عنيف: تقدم محركات الأقراص التوافقية رد فعل عنيف شبه صفري بينما تحتوي أنظمة الكواكب عادة على 1-10 MIN
• صلابة: توفر التروس الكوكبية تصلب الالتواء الأعلى
• كفاءة: أنظمة الكواكب عمومًا أكثر كفاءة (95-98 ٪ مقابل 80-90 ٪)
• مقاس: يمكن أن تكون محركات الأقراص التوافقية أكثر إحكاما على نسب مكافئة

ملاءمة التطبيق

فهم رد فعل عنيف في أنظمة العتاد الكواكب

رد فعل عنيف في أنظمة العتاد الكواكب يشير إلى الحركة الطفيفة بين أسنان التروس عندما يتغير الاتجاه. في حين أن بعض رد الفعل العكسي أمر لا مفر منه ، فإن الكميات المفرطة يمكن أن تسبب أخطاء في تحديد المواقع والاهتزاز.

أسباب رد الفعل العكسي

عدة عوامل تساهم في رد فعل عنيف النظام:

• تحمل التصنيع
• تروس التخليص
• تحمل تصاريح
• اختلافات التجميع
• ارتداء مع مرور الوقت

تقليل رد الفعل العكسي في التطبيقات الدقيقة

تشمل التقنيات لتقليل رد الفعل العكسي:

الاختيار علب التروس الكوكبية عالية الدقة للروبوتات

الطلبات الآلية الطلب علب التروس الكوكبية عالية الدقة التي تجمع بين الدقة والتصلب والأبعاد المدمجة. يجب أن تتعامل هذه الأنظمة في كثير من الأحيان مع الأحمال الديناميكية مع الحفاظ على تكرار تحديد المواقع.

معايير الاختيار الرئيسية للروبوتات

اعتبارات مهمة عند تحديد علب التروس للتطبيقات الآلية:

• صلابة الالتواء
• مواصفات رد الفعل
• الكفاءة في سرعات التشغيل
• الوزن والقصور الذاتي
• الختم البيئي

متطلبات الأداء حسب نوع الروبوت
