ما هي أنواع وخصائص المخفضات؟

في صناعة نقل الطاقة ، و المخفض هو جهاز نقل التخفيض الذي يطابق السرعة وينقل عزم الدوران بين المحرك الرئيسي وآلة العمل أو المشغل. يتم استخدامه على نطاق واسع في مختلف الصناعات ، بما في ذلك الآلات الهندسية ، وآلات السفن المساعدة ، وآلات التعدين ، وطباعة النسيج وآلات الصباغة ، وصناعة المعادن ، وصناعة بناء السفن ، وآلات البتروكيماويات ، والآلات الصناعية الخفيفة ، وآلات الهندسة ، وآلات البناء ، آلات البناء ، إلخ.

تشمل المنتجات الرئيسية لمصنع مخفض التروس الكوكبي: مخفضات التروس الكوكبية ، مخفضات الدودة الحلقية ، المخفضات المشتركة ، مخفضات دودة أسطواني ، محركات تخفيض صغيرة ، إلخ.

مخفض التروس هو النوع الأكثر شيوعًا من المخفض. داخل علبة التروس من مخفض التروس ، يتم تشغيل كل ترس لتقليل السرعة. يتكون مخفض التروس من أزواج التروس في كل مستوى. على سبيل المثال ، يدفع الترس الصغير ترسًا كبيرًا لتحقيق تباطؤ ميكانيكي. إذا تم استخدام بنية متعددة المستويات ، يمكن زيادة تأثير التباطؤ الميكانيكي بشكل كبير ، ويمكن زيادة تأثير عزم الدوران.

وفقًا لعدد مراحل الإرسال ، يمكن تقسيم المخفضات إلى مخفضات مرحلة واحدة ومتعددة المراحل ؛ وفقًا لشكل التروس ، يمكن تقسيمها إلى مخفضات للعتاد الأسطواني ، ومخفضات التروس المخروطية وتخفيضات التروس المخروطية والأسطوانية ؛ وفقًا لتخطيط الإرسال ، يمكن تقسيمها إلى مخفضات موسعة ومقسمة ومحورية.

بشكل عام ، فإن التصنيفات المشتركة وخصائص المخفضات هي كما يلي:

(1) مخفض التروس الأسطواني أحادي المرحلة

إن بنية مخفض التروس الأسطواني أحادي المرحلة بسيطة نسبيًا ، ويتألف من زوج من التروس الأسطوانية ، ويسهل تصنيعها وصيانتها. يمكن أن تكون أسنان التروس تحفيزًا أو حلزونيًا أو متعرجة ، ويكون نطاق نسبة التخفيض المعمول به 3-10 ، ودقة الإرسال متوسطة.

(2) مخفض تروس أسطواني مزدوج المرحلة

يعد مخفض التروس الأسطواني مزدوج المرحلة عبارة عن مخفض للعتاد يحقق نسبة تخفيض أكبر عن طريق ربط التروس الأسطوانية على مرحلتين. بالمقارنة مع مخفض التروس الأسطواني أحادي المرحلة ، يمكن أن يوفر مخفض الأسطوانة ذات المرحلة المزدوجة نسبة تخفيض أكبر وإخراج عزم الدوران أعلى ، وهو مناسب للتطبيقات التي تتطلب نسبة تخفيض أكبر وإخراج عزم الدوران العالي. هناك ثلاثة أنواع من مخفضات التروس الأسطوانية ذات المرحلة المزدوجة: نوع التمدد ، ونوع الانقسام ، والنوع المحوري. نطاق نسبة التخفيض المعمول به هو 8-60 ، ودقة الإرسال متوسطة.

(3) مخفض العتاد المشرف على مرحلة واحدة

يعد مخفض العتاد المشرف أحادي المراحل جهازًا ميكانيكيًا يحقق زيادة في التباطؤ وعزم الدوران من خلال تشبك زوج من التروس الشطبة. بالمقارنة مع مخفضات العتاد الأسطواني ، تستخدم مخفضات التروس المترتبة بشكل أساسي لتغيير اتجاه الإرسال وتحقيق التباطؤ في نفس الوقت. نطاق نسبة التخفيض المعمول به في مخفض العتاد المشرف أحادي المرحلة هو 8-10. يجب ألا تكون نسبة النقل كبيرة جدًا بحيث لا تقلل من حجم العتاد المائل وتسهيل المعالجة. يتم استخدام مخفض العتاد المشرف على مرحلة واحدة للنقل حيث يتقاطع محورين.

(4) مخفض العتاد المائل والأسطواني

نطاق نسبة التخفيض المعمول به في مخفض العتاد المائل والأسطواني هو 8-40. يتم ترتيب التروس المائلة في مرحلة عالية السرعة لتقليل حجم التروس المائلة. يمكن أن تكون التروس المبللة أسنان مستقيمة أو أسنان منحنية. التروس الأسطوانية هي في الغالب أسنان حلزونية ، والتي يمكن أن تعوض جزءًا من القوة المحورية للتروس الشطبة. حجم كبير نسبيا ، ودقة الإرسال هو متوسط.

(5) مخفض تروس الدودة

مخفض تروس الدودة هو جهاز نقل شائع يحقق زيادة في التباطؤ وعزم الدوران من خلال تشبك الدودة وعجلة الدودة. مخفض الدودة أحادي المرحلة مناسب لنسبة الحد من 10-80. ميزةها الرئيسية هي أنه يحتوي على وظيفة قفل عكسية ويمكن أن يكون لها نسبة تخفيض أكبر. عمود الإدخال وعمود الإخراج ليسوا على نفس المحور أو على نفس المستوى.

ومع ذلك ، فهو كبير بشكل عام في الحجم وله كفاءة انتقال منخفضة. يعد مخفض تروس الدودة مناسبًا للمناسبات ذات الدقة المنخفضة والعمل المتقطع.

(6) مخفض تروس الكوكب

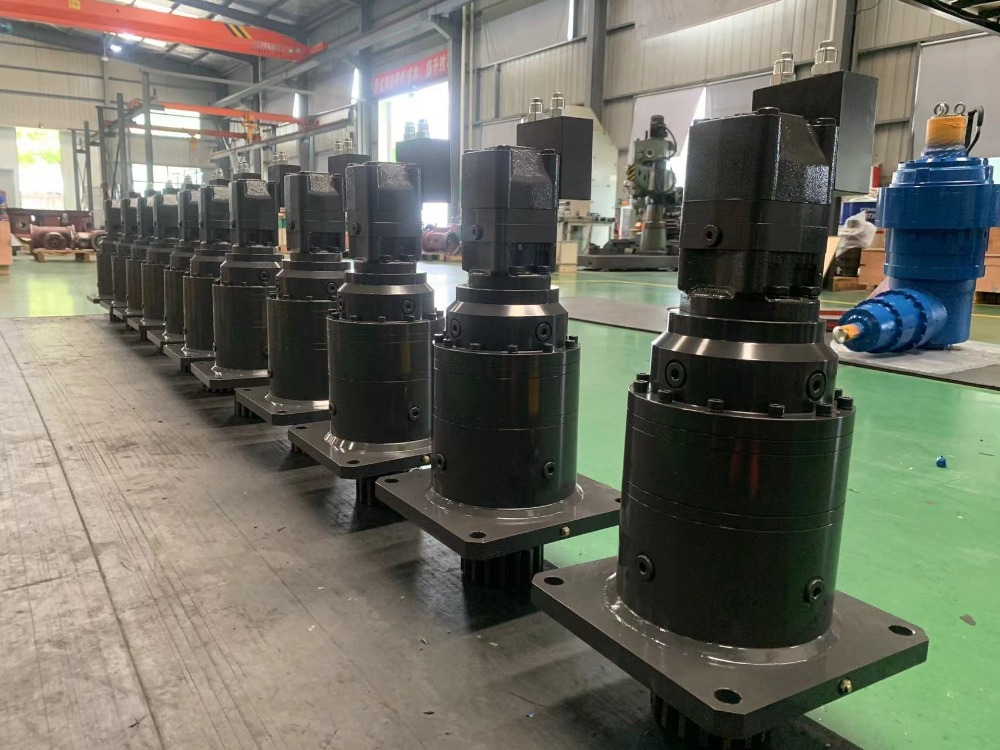

يعد مخفض التروس الكوكبي جهاز نقل ذو كفاءة عالية يحقق زيادة التباطؤ وعزم الدوران من خلال نظام التروس الكوكبي. لديها مزايا الكفاءة العالية ، وإخراج عزم الدوران العالي ، وانخفاض الضوضاء والتصميم المدمج. عادة ما لا تقل نسبة الحد من المرحلة الواحدة عن 3 ، والحد الأقصى عام

LY ليس أكثر من 10. بالمقارنة مع المخفضات الأخرى ، فإن مخفضات التروس الكوكبية لها خصائص الصلابة العالية ، والدقة العالية ، وكفاءة انتقال عالية ، وعزم الدوران العالي والحجم الصغير. يتم تثبيت معظم مخفضات التروس الكوكبية على محركات السائر ومحركات المؤازرة لتقليل السرعة ، وزيادة عزم الدوران وتوافق الجمود.

تنتمي جميع أنواع المخفضات المذكورة أعلاه إلى فئة مخفضات التروس ، لكن لديها خصائص هيكلية فريدة ومناسبة لسيناريوهات التطبيق المختلفة. يذكرك مصنع علبة التروس الكوكبية SGR بأنه عند اختيار مخفض التروس ، يجب أن تنظر بشكل شامل في نسبة التخفيض ، وكفاءة الإرسال ، وضوضاء العمل ، وسعة التحميل ، وقيود الفضاء ، وقدرة القفل الذاتي في بعض السيناريوهات المطلوبة في التطبيقات الفعلية. (المؤلف: أنجي ، أنجي زانغ)
