المقارنة والمزايا لعلبة التروس الكوكبية أحادية ومتعددة المراحل

تُستخدم علب التروس الكوكبية على نطاق واسع في الأتمتة الصناعية والروبوتات والفضاء والآلات الثقيلة نظرًا لكثافة عزم الدوران العالية والتصميم المدمج وتوزيع الحمل الممتاز. من بين التكوينات المختلفة، مرحلة واحدة و علب التروس الكوكبية متعددة المراحل هما النوعان الأكثر شيوعًا.

إذا كانت مخفضات التروس الكوكبية هي "الأفضل على الإطلاق"، فمن بين عائلة مخفضات التروس الكوكبية، فإن مخفضات التروس الكوكبية متعددة المراحل هي "مركز القوة" بفضل قدرتها الممتازة على إنتاج عزم الدوران، ونطاق نسبة التخفيض الواسع، والتشغيل السلس.

المقارنة بين علبة التروس الكوكبية الأحادية والمتعددة المراحل

سأقارن الغناء و علبة التروس الكوكبية متعددة المراحل من الجوانب 3.

• نسبة النقل وتقليل السرعة

عادةً ما يوفر صندوق التروس الكوكبي أحادي المرحلة نسب تخفيض تتراوح بين 3:1 و10:1. هذا النطاق كافٍ للتطبيقات التي تتطلب تقليلًا متوسطًا للسرعة بكفاءة عالية.

في المقابل، علب التروس الكوكبية متعددة المراحل يمكن أن يحقق نسبًا أعلى بكثير — تصل إلى 1000:1 أو أكثر — عن طريق تجميع مجموعات كوكبية متعددة داخل مبيت واحد. تعمل كل مرحلة على مضاعفة التخفيض، مما يتيح سرعات إخراج منخفضة للغاية من محرك إدخال عالي السرعة.

• الحجم والوزن ورد الفعل العكسي

تتميز علب التروس الكوكبية أحادية المرحلة بأنها أقصر وأخف وزنًا ولها قصور دوراني أقل، مما يجعلها مثالية للتطبيقات الديناميكية مثل أنظمة الالتقاط والمكان التي تعمل بمحرك مؤازر حيث يكون التسارع السريع أمرًا أساسيًا. كما أنها توفر أيضًا عادةً رد فعل عكسيًا أقل أهمية لدقة تحديد المواقع.

تعد علب التروس متعددة المراحل أطول وأثقل بسبب مجموعات التروس والناقلات الإضافية. في حين أن التصنيع الحديث يمكن أن يبقي رد الفعل العكسي منخفضًا، فإن كل مرحلة مضافة تقدم احتمالية حدوث خطأ زاوي تراكمي.

ومع ذلك، فإن التصميمات المتقدمة متعددة المراحل غالبًا ما تدمج محامل الأسطوانة المتقاطعة أو دبابيس الكوكب المحملة مسبقًا للحفاظ على الصلابة وتقليل الانحراف تحت الحمل.

• قدرة عزم الدوران وتوزيع الحمل

يقوم كلا التكوينين بتوزيع الحمل عبر تروس كوكبية متعددة، مما يعزز المتانة، ولكن يمكن لعلب التروس متعددة المراحل نقل عزم دوران أعلى بسرعات منخفضة للغاية، مما يجعلها مناسبة للمهام الثقيلة مثل الطاردات، أو الروافع، أو محركات الدوران.

تتفوق الإصدارات أحادية المرحلة في سيناريوهات السرعة العالية وعزم الدوران المتوسط ​​حيث تكون الاستجابة أكثر أهمية من القوة القصوى.

تجدر الإشارة إلى أن المرحلة الأولى في نظام متعدد المراحل غالبًا ما تتعامل مع أعلى سرعة إدخال ويجب تصميمها لمقاومة التعب، بينما تتحمل المرحلة النهائية ذروة عزم الدوران الناتج.

• التكلفة والصيانة

تعد علب التروس أحادية المرحلة أقل تكلفة في التصنيع والصيانة نظرًا لوجود عدد أقل من المكونات والتجميع الأبسط.

تشتمل الوحدات متعددة المراحل على تفاوتات أكثر صرامة، والمزيد من الأجزاء، ومسارات التشحيم المعقدة، مما يزيد من التكلفة الأولية وتعقيد الخدمة المحتملة.

تتمتع علبة التروس الكوكبية متعددة المراحل بمزايا كبيرة

• عزم دوران أكبر

تكون علب التروس الكوكبية أحادية المرحلة محدودة ببنيتها ونسبة السرعة، مما يؤدي إلى عزم دوران محدود للإنتاج. ومع ذلك، فإن علب التروس الكوكبية متعددة المراحل تحقق تضخيمًا تدريجيًا لعزم الدوران من خلال مرحلتين أو ثلاث مراحل من ناقل الحركة الكوكبي المتصل على التوالي. على سبيل المثال، بعد أن تحقق المرحلة الأولى نسبة تخفيض 5:1، يمكن أن تحقق المرحلة الثانية نسبة تخفيض 4:1، مما يؤدي إلى نسبة سرعة إجمالية تبلغ 20:1 وزيادة 20 ضعفًا في عزم الدوران الناتج.

يزيد عزم الدوران العالي أيضًا من قدرتها على التحمل، مما يمكّن علب التروس الكوكبية متعددة المراحل من التعامل مع متطلبات الحمل القصوى للحقول مثل آلات التعدين، ومنصات الحفر بدون خنادق، وتوليد طاقة الرياح.

يمكن تحقيق نسبة تخفيض عالية بدون جهاز نقل خارجي.

في بعض تطبيقات النقل، غالبًا ما يتطلب تحقيق نسبة تخفيض كبيرة توصيل علبة تروس كوكبية أحادية المرحلة ومخفض تروس دودية على التوالي. ومع ذلك، مع علبة التروس الكوكبية متعددة المراحل، لم تعد طريقة الاتصال التقليدية هذه ضرورية. وذلك لأن علبة التروس الكوكبية متعددة المراحل تدمج مراحل نقل متعددة، مما يتيح نسب تخفيض عالية من 20:1 إلى 100:1 ضمن مساحة صغيرة، مما يلبي احتياجات التطبيقات التي تتطلب نسب تخفيض كبيرة.

• كفاءة نقل أعلى وفقدان منخفض للطاقة.

بالمقارنة مع مخفضات التروس الدودية، يمكن لعلب التروس الكوكبية متعددة المراحل أن تحافظ على كفاءة إجمالية تتراوح من 94% إلى 96% حتى بعد مرحلتي النقل. وفقا للفيزياء، الكفاءة الأعلى تعني فقدان أقل للطاقة؛ وبالتالي، يمكن لعلب التروس الكوكبية متعددة المراحل أن تقلل تكاليف التشغيل بشكل كبير.

• توزيع الطاقة لتشغيل أكثر سلاسة

علب التروس الكوكبية تتميز بتوزيع الطاقة، وتجسد علب التروس الكوكبية متعددة المراحل هذه الخاصية بشكل مثالي. في علبة التروس الكوكبية متعددة المراحل، يتم توزيع طاقة الإدخال بالتساوي عبر التروس الكوكبية المتعددة، مما يقلل بشكل فعال من حمل السن الواحد والاهتزاز والضوضاء، مما يؤدي إلى تشغيل أكثر سلاسة.

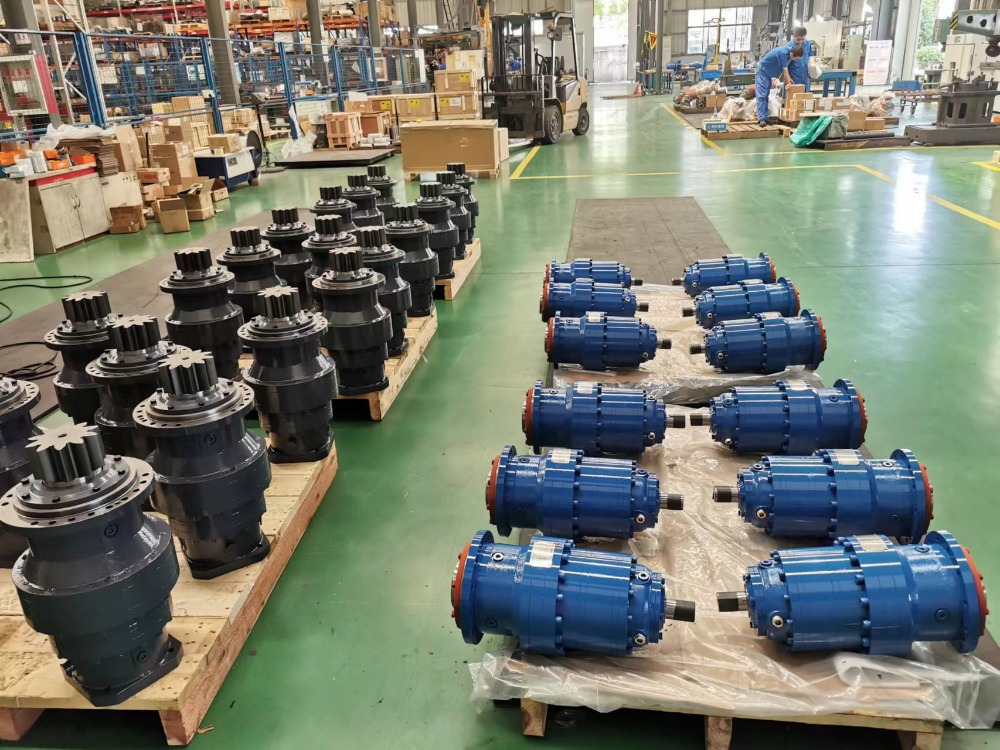

حالات تطبيقية لعلب التروس الكوكبية متعددة المراحل من SGR

علب التروس الكوكبية متعددة المراحل من SGR مصنوعة من سبائك الفولاذ 20CrMnTi من خلال عمليات الكربنة والتبريد الدقيقة لطحن التروس. يتميز سطح السن بالصلابة العالية ومقاومة التآكل القوية، مما يضمن أنه يمكنه الحفاظ على رد الفعل العكسي المنخفض حتى في ظل ظروف التحميل الكامل، مما يلبي متطلبات التحكم المؤازر وتحديد المواقع بدقة.

لقد تم تطبيق علب التروس الكوكبية متعددة المراحل الخاصة بـ SGR في العديد من السيناريوهات الصناعية المتطورة. في مشاريع الحفر الاتجاهي الأفقي بدون خنادق، تعمل المخفضات الكوكبية ذات المرحلتين من SGR، مع أدائها المتفوق بنسبة سرعة 45:1 وعزم دوران ناتج يبلغ 280,000 نيوتن متر، بشكل مستقر في ظل ظروف التشغيل المستمر مع ارتفاع منخفض في درجة الحرارة، مما يحسن بشكل كبير الموثوقية الإجمالية وكفاءة البناء للآلة. وقد حصل هذا على تقدير كبير من العملاء وساعدهم على تحقيق الحفر الفعال في التكوينات الجيولوجية المعقدة.

باختصار، تدعم علب التروس الكوكبية متعددة المراحل، مع عزم الدوران القوي، وناقل الحركة الفعال، والهيكل الموثوق به، التشغيل المستمر للمعدات الصناعية الثقيلة. نظرًا لاتجاه التصنيع نحو الجودة العالية والكفاءة العالية والاستهلاك المنخفض للطاقة، أصبحت علب التروس الكوكبية متعددة المراحل حل النقل المفضل لعدد متزايد من المعدات المتطورة.
