الحجم الصغير: التحكم في ظاهرة الاستجابة العكسية والضوضاء في نظام الراديو الكوكبي

I. الطلب على ناقل الحركة عالي الدقة

ال معدات دودة الكواكب تمثل الوحدة مزيجًا من مبدأين قويين لناقل الحركة، مما يوفر كثافة عزم دوران عالية ونسب تخفيض كبيرة وبصمة مدمجة. في التطبيقات كثيرة المتطلبات، يتمثل التحدي الفني الأساسي في التحكم في تفاوتات المكونات الداخلية، وتحديدًا خلوص الشبكة (رد الفعل العكسي)، لضمان دقة نقل عالية وتقليل مستويات الضوضاء والاهتزاز والخشونة (NVH) في نفس الوقت.

شركة Shanghai SGR Heavy Industry Machinery Co., Ltd.، وهي مؤسسة ذات تقنية عالية تركز بشدة على نقل التروس لأكثر من 10 سنوات، تدرك هذا التعقيد. قام فريق البحث والتطوير لدينا، والذي يتكون من حملة الدكتوراه وكبار المهندسين، بتطوير تكنولوجيا متخصصة، بما في ذلك نظام تصميم تحسين التروس الدودية المستوية ذات الغلاف المزدوج، مما يضمن أن منتجاتنا تتبع اتجاه الصناعة نحو انخفاض الاهتزاز والضوضاء.

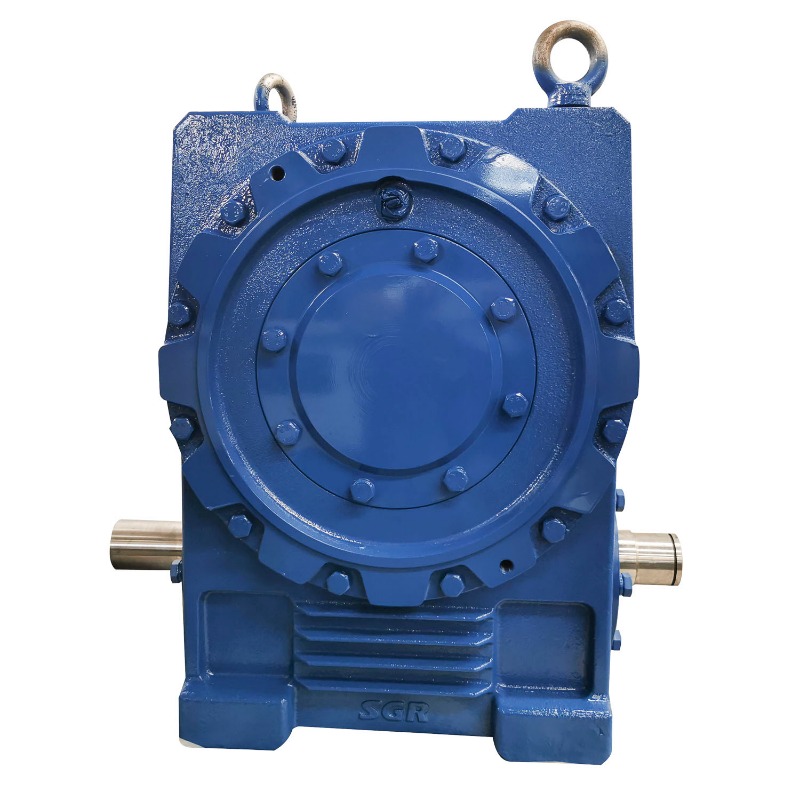

مخفض التروس الدودية ذو الغلاف المزدوج عالي الكفاءة

ثانيا. آليات التحكم في رد الفعل العكسي

يؤثر رد الفعل العكسي، أو الخلوص المحيطي بين الأسنان المتزاوجة، بشكل مباشر على دقة تحديد المواقع والضوضاء التشغيلية. يعد تقليل هذا التخليص أمرًا بالغ الأهمية للآلات عالية الدقة.

استراتيجيات تجميع رد الفعل العكسي الصفري: التحكم في رد الفعل العكسي في أنظمة التروس الدودية الكوكبية

يتطلب التحكم الفعال في رد الفعل العكسي في أنظمة التروس الدودية الكوكبية معالجة كلتا مرحلتي علبة التروس - المرحلة الكوكبية (ترس الشمس، وتروس الكوكب، والعتاد الحلقي) ومرحلة الترس الدودي. في المرحلة الكوكبية، يتم تحقيق الدقة من خلال التحكم الدقيق في المسافة المركزية بين الشمس وتروس الكوكب. وهذا يتطلب غالبًا استخدام محامل عالية الجودة وتفاوتات هندسية صارمة لحامل الكوكب وتجويف الإسكان.

في مرحلة الترس الدودي، يرتبط رد الفعل العكسي بشكل أساسي بالمسافة المركزية بين الدودة والعجلة الدودية. تشمل استراتيجيات التقليل ما يلي:

• تعديل المسافة المركزية التي تسيطر عليها: استخدام أكمام عمود الإدخال اللامركزي أو حواف الإسكان القابلة للتعديل التي تسمح بضبط موضع الدودة أثناء التجميع.
• عجلات دودة الانقسام: استخدام عجلة دودية مقسمة محملة مسبقًا والتي تجبر الاتصال المستمر مع ملف تعريف الدودة، مما يمنع الخلوص.

ثالثا. تحقيق ملف تعريف الأسنان ودقة الربط

ال accuracy of the tooth profile and its surface finish directly determines the smoothness of engagement and the resulting noise output. This is where advanced manufacturing is essential.

تقنيات التصنيع والتسامح

ال most significant improvement in accuracy comes from post-machining finishing. The precision grinding techniques for worm gear tooth profile are paramount, especially for double-enveloping worm gears, where the geometry is complex. Grinding offers superior surface finish and tighter control over the involute profile compared to traditional hobbing or milling.

ال impact of gear tolerance on gearbox vibration level is defined by industry standards (e.g., International Organization for Standardization 1328-1). Moving from an ISO Grade 8 (commercial) to an ISO Grade 5 (high-precision) can reduce the dynamic meshing error by factors of ten, translating directly into significantly lower vibration and noise levels.

طرق تصنيع التروس مقابل التسامح والتشطيب السطحي

رابعا. المقاييس المتقدمة وضمان الجودة

لا يمكنك التحكم في ما لا يمكنك قياسه بدقة. تتطلب علب التروس عالية الدقة أحدث المقاييس للتحقق من الهندسة المعقدة للمكونات.

التحقق من الهندسة المعقدة

ال verification of the toroidal geometry in the worm gear stage is a specialized process. The measuring instrument for toroidal worm gear accuracy must be capable of simultaneously measuring multiple geometrical parameters, including lead, profile, and pitch error. Shanghai SGR is equipped with the domestically innovated Toroidal Worm and Hob Measuring Instrument, a first in China, alongside high-accuracy 3D Measuring Machines. These instruments verify that every planetary worm gear component adheres to the tightest tolerances required for low backlash and noise.

V. استراتيجيات الحد من الضوضاء في معدات دودة الكواكب

وبعيدًا عن دقة التروس، يتأثر خرج الضوضاء بديناميكيات النظام وتصميم الغلاف. يجب أن يأخذ دليل B2B الناجح لتقليل الضوضاء في علب التروس الكوكبية في الاعتبار النظام بأكمله، وليس فقط التروس.

التخفيف من الضوضاء النظامية

• التشحيم: إن استخدام الزيوت الاصطناعية ذات اللزوجة المُحسّنة لسرعة التشغيل ودرجة الحرارة يضمن تكوين طبقة سائلة هادئة تعمل على تخفيف ضوضاء التشابك.
• تصميم السكن: ال housing rigidity must be high enough to prevent noise amplification through vibration. Our focus on compact and modular design inherently improves stiffness and reduces dynamic deflection, minimizing the contribution of the housing to the overall noise level.
• تعديل العتاد: يمكن للتعديلات الدقيقة على شكل السن (التاج أو تخفيف الطرف) أن تعوض الانحرافات الطفيفة تحت الحمل، مما يخفف بشكل مباشر من تأثيرات الضوضاء والاهتزاز والخشونة (NVH) المرتبطة بتأثير تحمل التروس على مستوى اهتزاز علبة التروس في ظل ظروف العالم الحقيقي.

سادسا. الاستنتاج

يتطلب التحكم في رد الفعل العكسي وتقليل الضوضاء إلى أدنى حد في الترس الدودي الكوكبي عالي الأداء نهجًا متخصصًا ومتكاملًا، يربط التصميم المتقدم (مثل نظام التغليف المزدوج المستوي) بدقة تصنيع صارمة. من خلال استخدام تقنيات الطحن الدقيقة لملف أسنان التروس الدودية والتحقق من صحتها عبر أداة قياس دقة التروس الدودية الحلقية، تضمن شركة Shanghai SGR Heavy Industry Machinery Co., Ltd. أن علب التروس لدينا تلبي متطلبات NVH الأكثر صرامة، وتقدم حلولًا عالية التقنية لشركائنا العالميين في مجال B2B.

سابعا. الأسئلة المتداولة (الأسئلة الشائعة)

1. ما هو تعريف رد الفعل العكسي في الترس الدودي الكوكبي ولماذا يعد التحكم فيه أمرًا بالغ الأهمية؟

رد الفعل العكسي هو الخلوص بين الأجنحة غير الدافعة لأسنان تزاوج الترس. يعد التحكم فيه أمرًا بالغ الأهمية لأن رد الفعل العكسي المفرط يقلل من دقة تحديد الموضع والصلابة، مما يؤدي إلى عدم الاستقرار، وضوضاء الارتطام، والتآكل المبكر، وهو أمر أساسي للتحكم في رد الفعل العكسي في أنظمة التروس الدودية الكوكبية.

2. كيف يظهر تأثير تحمل التروس على مستوى اهتزاز علبة التروس؟

يؤدي ضعف تحمل التروس إلى حدوث أخطاء هندسية (انحراف المظهر الجانبي، خطأ في درجة الصوت). تسبب هذه الأخطاء قوى شبكية غير منتظمة، مما يؤدي إلى إثارة ديناميكية. يتم نقل هذا الإثارة من خلال المحامل والإسكان، مما يظهر على شكل اهتزاز وضوضاء مسموعة، ومن هنا الحاجة إلى درجات تحمل ISO عالية الجودة.

3. ما الذي يميز تقنيات الطحن الدقيق لملف أسنان الترس الدودي عن الخرط؟

يحدث الطحن الدقيق بعد معالجة مادة التروس بالحرارة وتصلبها. إنه يوفر تشطيبًا أكثر دقة للسطح ويسمح بتصحيح التشوهات الطفيفة الناتجة عن المعالجة الحرارية، مما يؤدي إلى دقة هندسية فائقة (الدرجة 3-5 مقابل الدرجة 8-10 للتوسيع).

4. ما هي الأداة المتخصصة المطلوبة للتحقق المذكور في أداة قياس دقة التروس الدودية الحلقية؟

يتطلب التحقق جهازًا متخصصًا، مثل أداة قياس التروس ذات التحكم العددي بالكمبيوتر (CNC)، والتي غالبًا ما يتم تخصيصها أو تصميمها داخليًا (مثل أداة قياس الدودة الحلقية والموقد من SGR). قد تواجه آلات القياس ثلاثية الأبعاد القياسية صعوبة في التعامل مع الهندسة المعقدة وغير الملتوية ثلاثية الأبعاد لملف الدودة المزدوج الغلاف.

5. ما هي عناصر التصميم غير المتعلقة بالتروس التي تساهم في تقليل الضوضاء التي تم تناولها في دليل B2B لتقليل الضوضاء في علب التروس الكوكبية؟

تتضمن العناصر غير التروسية تحسين تصميم السكن (زيادة سماكة الجدار والتضليع لتثبيط الرنين)، واختيار محامل عالية الجودة ومنخفضة الضوضاء، واستخدام مواد تشحيم اللزوجة المناسبة التي تخلق طبقة سائلة سميكة وممتصة للضوضاء بين الأسنان المتشابكة.
