A علبة التروس دودة يستخدم على نطاق واسع في أنظمة النقل الصناعية التي تتطلب تقليل السرعة، وتحويل عزم الدوران، وترتيب محرك مدمج. تشمل التطبيقات النموذجية المعدات البحرية وآلات الرفع وأنظمة رفع المسرح ومعدات التشغيل وخطوط الإنتاج الآلية.

عند شراء أ علبة التروس دودة ومع ذلك، فإن العديد من المشترين يرتكبون خطأ التركيز فقط على السعر الأولي. قد يبدو أن علبة التروس منخفضة التكلفة تقدم قيمة أفضل، ولكن مشاكل مثل الضوضاء المفرطة، أو ارتفاع درجة الحرارة، أو عدم كفاية سعة التحميل، أو الصيانة المتكررة يمكن أن تزيد من التكلفة الإجمالية للملكية.

إذن كيف تختار الحق؟ علبة التروس دودة للمعدات الخاصة بك؟

وفقًا لـ SGR، الشركة المصنعة التي تتمتع بخبرة تزيد عن 10 سنوات في تطوير وإنتاج علبة التروس الدودية، يجب على المشترين تقييم ثلاثة عوامل رئيسية قبل اتخاذ قرار الشراء: المواد وعمليات التصنيع، وأداء التشغيل الفعلي، والقدرات الفنية للشركة المصنعة وخدمة ما بعد البيع.

01. المواد وعمليات التصنيع

المواد المستخدمة في علبة التروس الدودية والعمليات المستخدمة لتصنيع مكوناتها لها تأثير مباشر على مقاومة التآكل وسعة الحمولة وجودة ناقل الحركة وعمر الخدمة.

على الرغم من أن علبتي التروس الدودية قد تبدوان متشابهتين من الخارج، إلا أن مكوناتهما الداخلية ومعايير التصنيع الخاصة بهما يمكن أن تكون مختلفة بشكل كبير.

مادة العمود الدودي والمعالجة الحرارية

في أ علبة التروس دودة ، يشكل العمود الدودي والعجلة الدودية زوج النقل الأساسي.

عادةً ما تستخدم الأعمدة الدودية عالية الجودة سبائك الفولاذ 20CrMnTi، والتي يمكن كربتها وإخمادها قبل الطحن الدقيق. عند التحكم بشكل صحيح، تنتج الكربنة والتبريد سطحًا صلبًا ومقاومًا للتآكل مع الحفاظ على قلب أكثر صلابة.

يساعد الطحن الدقيق بعد ذلك على تحسين جودة سطح أسنان الدودة والدقة الهندسية، مما يدعم التشابك الأكثر سلاسة مع العجلة الدودية.

تعتبر هذه العمليات مهمة بشكل خاص في التطبيقات التي تتضمن أحمالًا ثقيلة أو فترات تشغيل ممتدة، حيث يمكن أن تؤثر ظروف التآكل والاتصال على أداء علبة التروس بمرور الوقت.

بالمقارنة، فإن علبة التروس المصنعة بمواد أقل ملاءمة أو معالجة حرارية غير كافية قد تتعرض لتآكل أسرع، أو زيادة في رد الفعل العكسي، أو تدهور أداء ناقل الحركة.

مادة العجلة الدودية

مادة العجلة الدودية لها نفس القدر من الأهمية.

يتم استخدام سبائك البرونز عالية الأداء بشكل شائع في أنظمة النقل الدودية بسبب احتكاكها وخصائص التآكل المفضلة عند إقرانها بسطح دودي مناسب ونظام تشحيم.

يجب أن تعمل العجلة الدودية والعجلة الدودية معًا كزوج نقل متطابق. يؤثر اختيار المواد وهندسة الأسنان وتشطيب السطح والتشحيم وظروف التشغيل على أداء أسطح التلامس.

قد تستخدم البدائل منخفضة التكلفة مواد مختلفة لتقليل تكاليف التصنيع. ومع ذلك، يجب دائمًا تقييم استبدال المواد وفقًا للحمل الفعلي لعلبة التروس، والسرعة، والتشحيم، ومتطلبات عمر الخدمة.

لماذا يهم دقة التصنيع

المواد الجيدة وحدها لا تضمن وجود علبة تروس دودية عالية الجودة.

تؤثر دقة التصنيع أيضًا على ملامسة الأسنان والضوضاء والاهتزاز ودرجة الحرارة واتساق النقل.

عند المقارنة بين الموردين، يمكنك أن تسأل عن: مادة العمود الدودي والمعالجة الحرارية، ومواد العجلة الدودية، وتصنيع الأسنان وعمليات الطحن، وفحص الاتصال والتجميع، ومتطلبات التشحيم وإجراءات مراقبة الجودة.

الهدف ليس مجرد العثور على علبة تروس مصنوعة من مواد متميزة. إنه العثور على نظام نقل تكون مواده وعمليات التصنيع مناسبة للتطبيق المقصود.

02. أداء التشغيل الفعلي: الكفاءة وسعة التحميل والقفل الذاتي

العامل الثاني هو كيفية أداء علبة التروس الدودية في ظل ظروف التشغيل الحقيقية.

هناك ثلاث خصائص تستحق اهتمامًا خاصًا: كفاءة النقل، وسعة الحمولة، وسلوك القفل الذاتي.

كفاءة ناقل الحركة ودرجة حرارة التشغيل

تؤثر كفاءة النقل على مقدار طاقة الإدخال التي يتم تحويلها إلى طاقة خرج مفيدة ومقدار الطاقة المفقودة أثناء التشغيل.

في أ worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

أحد أساليب التصميم المستخدمة لتحسين أداء ناقل الحركة الدودي هو تصميم الترس الدودي ذو الغلاف المزدوج.

بالمقارنة مع زوج التروس الدودية الأسطوانية التقليدية، يمكن أن يوفر التصميم ذو الغلاف المزدوج مساحة اتصال أكبر ومشاركة عبر أسنان متعددة عند تصميمها وتصنيعها بشكل صحيح. يمكن أن يساعد ذلك في توزيع الحمل وتحسين أداء الإرسال.

تستخدم علب التروس الدودية ذات الغلاف المزدوج من SGR تقنية النقل هذه لدعم التطبيقات الصناعية المطلوبة.

عند تقييم كفاءة علبة التروس، يجب على المشترين مراعاة ظروف التشغيل المقصودة بدلاً من الاعتماد فقط على رقم الكفاءة العام. يجب أيضًا أن تؤخذ في الاعتبار درجة حرارة التشغيل، والتشحيم، ومتطلبات العمل المستمر، وتبديد الحرارة.

قد يتطلب صندوق التروس الذي يعمل عند درجة حرارة غير مناسبة لتطبيقه مزيدًا من التقييم لحمله أو نسبته أو تشحيمه أو تركيبه أو ظروف تبريده.

سعة التحميل وعزم الدوران الناتج

تعد سعة الحمولة عامل اختيار حاسم آخر.

يجب أن يكون صندوق التروس قادرًا على التعامل مع عزم الدوران المستمر المطلوب بالإضافة إلى أحمال الذروة وظروف التشغيل ذات الصلة. قد يؤدي اختيار نموذج يعتمد فقط على قوة المحرك الاسمية إلى تكوين غير مناسب.

قبل اختيار أ علبة التروس دودة تأكد من عزم دوران الخرج المطلوب، وطاقة الإدخال والسرعة، ونسبة التخفيض، والأحمال المستمرة والذروية، وتكرار بدء دورة العمل وإيقافها، ودرجة الحرارة المحيطة، وظروف التركيب والتركيب.

بالنسبة للتطبيقات الصناعية الكبيرة، يتضمن نطاق علبة التروس الدودية الخاصة بـ SGR مسافات مركزية تتراوح من 100 إلى 710 مم وقدرة عزم دوران تصل إلى T2 ≥ 160,000 نيوتن متر، وفقًا لمعلومات منتج الشركة.

توضح هذه المواصفات نطاق حلول نقل الحركة للخدمة الشاقة المتاحة، ولكن لا يزال يتعين تحديد النموذج المناسب وفقًا لمتطلبات التشغيل الفعلية.

بالنسبة لآلات الرفع، ومعدات التعدين، وغيرها من التطبيقات الصعبة، يعد الحجم المناسب أمرًا ضروريًا للتشغيل الموثوق.

القفل الذاتي: أحد الاعتبارات المهمة لتطبيقات الرفع

يعد القفل الذاتي خاصية أخرى يأخذها بعض المشترين في الاعتبار عند اختيار علبة التروس الدودية.

في بعض تكوينات ناقل الحركة الدودي، قد تقاوم الآلية القيادة العكسية في ظل ظروف تشغيل محددة. يمكن أن يكون هذا مفيدًا في التطبيقات التي قد يؤدي فيها الحمل إلى دفع عمود الإخراج إلى الخلف.

تشمل التطبيقات المحتملة أنظمة رفع المسرح، وآلات الرفع، والآليات الأخرى التي تحتاج إلى التحكم في الحركة العكسية.

ومع ذلك، ليست كل علبة التروس الدودية ذاتية القفل بشكل موثوق. يعتمد سلوك القفل الذاتي على عوامل تشمل زاوية الرصاص، وظروف الاحتكاك، والتشحيم، والمواد، والتآكل، وحالة التشغيل الفعلية.

لا ينبغي افتراض أن علبة التروس توفر وظيفة تثبيت الأمان لمجرد أنها تستخدم ترسًا دوديًا.

بالنسبة لتطبيقات الرفع أو التحميل المعلق، يجب على المشترين التأكد من المتطلبات الفنية للشركة المصنعة وتحديد ما إذا كان تصميم النظام والمعايير المعمول بها يتطلب فرامل مستقلة أو أي جهاز أمان آخر.

النهج الصحيح هو تقييم القفل الذاتي كجزء من نظام النقل والسلامة الكامل.

03. تجربة الشركة المصنعة وخدمة ما بعد البيع

لا ينبغي أن ينتهي شراء علبة التروس عند تسليم المنتج.

بالنسبة لمصنعي المعدات الصناعية وفرق الصيانة، يمكن أن تؤثر تجربة الموردين والدعم الفني وتوافر قطع الغيار ووقت الاستجابة على الموثوقية الإجمالية للمعدات.

حتى عندما يكون لدى منتجين مواصفات ومواد متشابهة، فإن الاختلافات في تجربة التصميم والتحكم في التصنيع والتجميع ومعرفة التطبيق قد تؤدي إلى نتائج تشغيل مختلفة.

الخبرة التقنية وتطوير المنتجات

يمكن لمصنع علبة التروس ذي الخبرة أن يساعد العملاء في تقييم متطلبات التشغيل وتحديد تكوين ناقل الحركة المناسب.

على سبيل المثال، قد يتطلب اختيار علبة التروس الدودية مراعاة ما يلي: نسبة التخفيض المطلوبة، وعزم الدوران الناتج، وسرعة الإدخال والطاقة، وأبعاد التثبيت، وتكوينات العمود والشفة، وظروف العمل المستمر، والتشحيم ودرجة الحرارة، ومتطلبات القفل الذاتي.

بالنسبة لمشروعات OEM، يمكن أن تكون القدرة على تكييف تكوين علبة التروس مع تصميم الماكينة بنفس أهمية مواصفات المنتج القياسية.

قطع الغيار والدعم الفني

تعتبر خدمة ما بعد البيع ذات أهمية خاصة عندما يتم دمج علبة التروس في خط إنتاج أو آلة للخدمة الشاقة.

إذا كان صندوق التروس بحاجة إلى استكشاف الأخطاء وإصلاحها أو الصيانة أو الاستبدال، فقد يؤدي تأخير المساعدة الفنية أو عدم توفر قطع الغيار إلى إطالة فترة توقف المعدات.

عند تقييم الموردين، فكر في ما إذا كان بإمكانهم تقديم الاستشارة الفنية واختيار المنتج والإرشادات المتعلقة بالتثبيت والمساعدة في استكشاف الأخطاء وإصلاحها ودعم قطع الغيار والتواصل سريع الاستجابة بعد التسليم.

يجب أن يكون المورد الموثوق به قادرًا على دعم العميل بعد المعاملة الأولية.

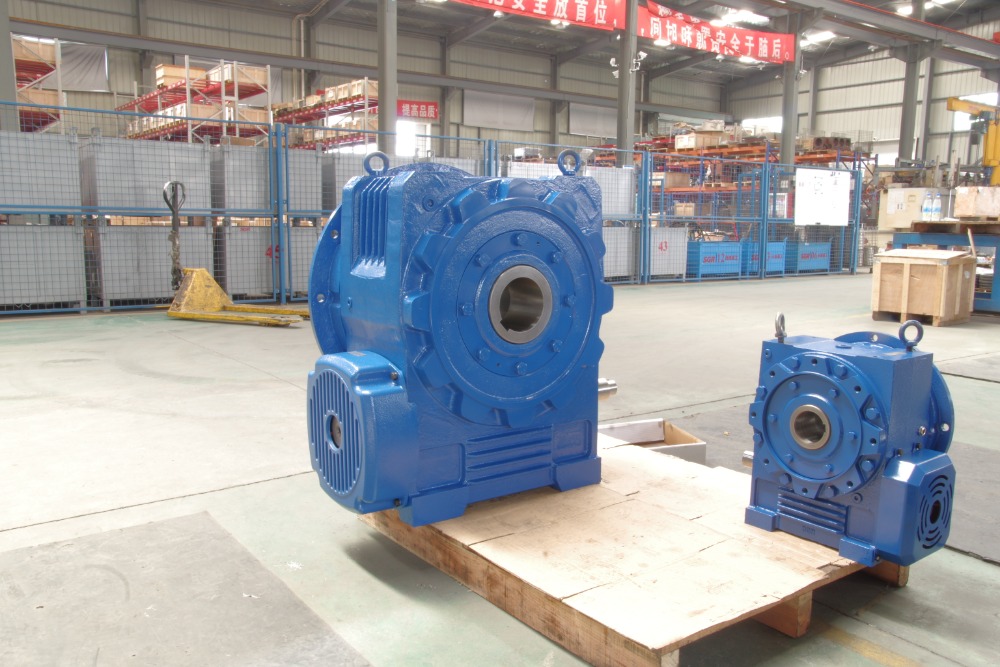

04. لماذا تختار علب التروس الدودية ذات الغلاف المزدوج SGR؟

تتمتع SGR بأكثر من 10 سنوات من الخبرة في تطوير وتصنيع علبة التروس الدودية. تركز تقنية علبة التروس الدودية ذات الغلاف المزدوج على تصميم وتصنيع وتجميع وفحص زوج ناقل الحركة الدودي والعجلة الدودية.

يتيح التصميم ذو الغلاف المزدوج مساحة اتصال أكبر بين الدودة والعجلة الدودية مقارنة بترتيب التروس الدودية الأسطوانية التقليدية. من خلال الهندسة المناسبة ودقة التصنيع، يمكن أن يدعم ذلك تحميل الأسنان الموزع بشكل أكبر وتحسين أداء ناقل الحركة.

أجرت SGR أيضًا عملًا منهجيًا مع الجامعات ذات الصلة بشأن تصميم علبة التروس الدودية وعمليات التصنيع وتجميع الإنتاج وطرق الفحص.

بالنسبة للعملاء الذين يبحثون عن حلول علبة التروس الدودية الصناعية، توفر SGR المساعدة الفنية للمساعدة في تقييم متطلبات التطبيق واختيار التكوين المناسب. (المؤلف: إس جي آر، أنجي تشانغ)
