ميزات مخفض التروس الدودية المغلف المزدوج والتطبيقات واعتبارات الاختيار

كنوع من معدات نقل الطاقة الناشئة، مخفضات التروس الدودية ذات الغلاف المزدوج تم اعتمادها على نطاق واسع في السنوات الأخيرة لتطبيقات مثل آلات الرفع، والرافعات الصغيرة، والناقلات الحزامية، وبوابات التحكم النهرية، وذلك بفضل المزايا مثل نسب التروس العالية، والأداء الممتاز، والتكلفة المنخفضة.

مخفضات التروس الدودية ذات الغلاف المزدوج هي أيضًا منتجات SGR الأساسية. في هذه المقالة، سوف نقدم الميزات والتطبيقات واعتبارات الاختيار لمخفضات التروس الدودية ذات الغلاف المزدوج.

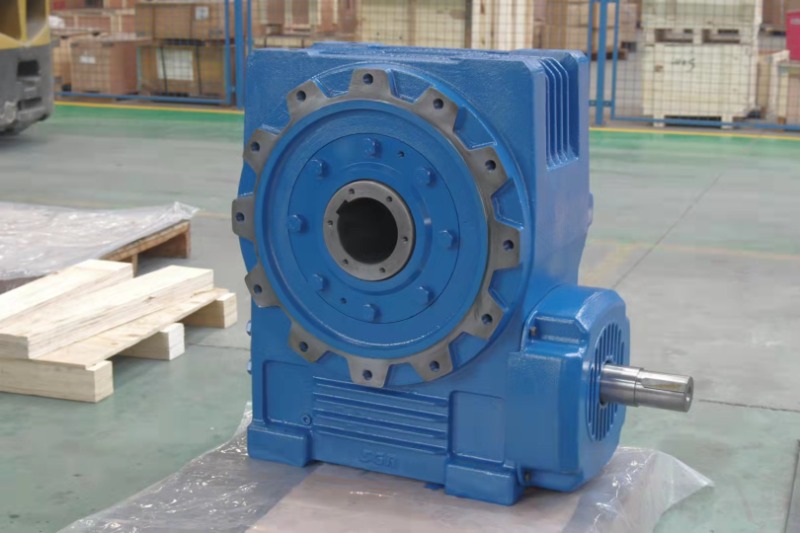

كيف يبدو مخفض التروس الدودي المغلف المزدوج؟

يتكون مخفض التروس الدودي المغلف بشكل أساسي من دودة وعجلة دودية. عادة، تكون الزاوية بين المحورين المتقاطعين 90 درجة، ويتم استخدام الوحدة لنقل الحركة والطاقة بين هذه الأعمدة غير المتوازية وغير المتقاطعة. تعمل الدودة كعنصر دافع. من حيث المظهر، تشبه الدودة الترباس، في حين أن العجلة الدودية تشبه إلى حد كبير ترسًا أسطوانيًا حلزونيًا.

الدودة عبارة عن ترس يتميز بواحد أو أكثر من الخيوط الحلزونية التي تتشابك مع العجلة الدودية لتشكل زوجًا من التروس لمحاور غير متوازية وغير متقاطعة. قد يكون سطح الملعب أسطوانيًا أو مخروطيًا أو حلقيًا. أثناء التشغيل، تنزلق أسنان العجلة الدودية وتتدحرج على طول السطح الحلزوني للدودة. للوهلة الأولى، يبدو الأمر وكأنه برغي يقود ترسًا كبيرًا.

ومع ذلك، فمن المهم أن نلاحظ أن تشغيل أ المغلف المزدوج دودة العتاد المخفض ليس إجراءً قياسيًا لربط التروس؛ بل إنه يتضمن الخيوط التي تحرك الترس.

ميزات مخفض التروس الدودي المغلف المزدوج

عندما يدفع المحرك الدودة للدوران بسرعة عالية، فإن الخيوط الحلزونية الموجودة على الدودة - التي تعمل مثل المسمار - تدفع باستمرار أسنان الترس الدودي، مما يجعلها تدور ببطء حول محورها. يستغرق الأمر عدة دورات للدودة لقيادة الترس الدودي خلال دورة واحدة؛ يؤدي هذا الانخفاض في السرعة إلى زيادة عزم الدوران.

ومع ذلك، على عكس محركات التروس القياسية - التي تتضمن في المقام الأول احتكاكًا متدحرجًا مع كمية صغيرة من الاحتكاك المنزلق - تعتمد محركات التروس الدودية بشكل كامل تقريبًا على الاحتكاك المنزلق طوال فترة التشغيل. ونتيجة لذلك، تميل مخفضات التروس الدودية إلى توليد حرارة كبيرة وتعرضها لتآكل كبير.

تمتلك مخفضات التروس الدودية ذات الغلاف المزدوج الخصائص التالية:

• أنها توفر نسبة نقل عالية في مرحلة واحدة، تتراوح عادة من 10:1 إلى 100:1؛ وفي آليات فهرسة نقل الطاقة، يمكن أن تتجاوز هذه النسبة 1500:1.
• يتضمن إجراء التشابك الاتصال الخطي، مما يتيح نقل طاقة كبيرة.
• إنها تتميز بهيكل مدمج، تشغيل سلس، ومستويات ضوضاء منخفضة.

لماذا لا غنى عن مخفضات التروس الدودية ذات الغلاف المزدوج

تمتلك مخفضات التروس الدودية ذات الغلاف المزدوج خاصية فريدة غير موجودة في الأنواع الأخرى من مخفضات السرعة: القدرة على القفل الذاتي.

وهذا يعني أنه عندما تكون زاوية قيادة الدودة أصغر من زاوية الاحتكاك المكافئة بين التروس، فإن الوحدة تعرض حركة عكسية ذاتية القفل؛ بمعنى آخر، يمكن للدودة أن تقود العجلة الدودية، لكن العجلة الدودية لا تستطيع أن تقود الدودة.

هذه الميزة ضرورية لآليات الرفع. على سبيل المثال، في تطبيقات مثل منصات الرفع، والرافعات الكهربائية، ومشغلات الصمامات، وأسرة الرفع الطبية، فإن استخدام مخفض التروس الكوكبي أو مخفض RV قد يؤدي إلى سقوط الحمل الحر بسبب الدوران العكسي أثناء انقطاع التيار الكهربائي. في المقابل، فإن مخفض التروس الدودية ذو الغلاف المزدوج سوف يتم تثبيته في مكانه، مما يضمن السلامة المطلقة.

إن مجالات التطبيق الأساسية لمخفضات التروس الدودية ذات الغلاف المزدوج - بما في ذلك الرافعات، والرافعات الجسرية، والمصاعد، ومصاعد المسرح، والمنصات الدوارة، وركوب الملاهي - توضح أيضًا أهمية هذه الميزة.

عند اختيار مخفض التروس الدودي، يجب مراعاة العوامل التالية:

موازنة نسبة التخفيض والكفاءة

تعمل مخفضات التروس الدودية ذات الغلاف المزدوج على أساس الاحتكاك المنزلق. وتتراوح نسب التخفيض عادة من 5:1 إلى 100:1؛ كلما زادت نسبة التخفيض، قلت زاوية الرصاص وقلت الكفاءة. عند اختيار مخفض التروس الدودي المغلف المزدوج، من الضروري مراعاة كل من نسبة التخفيض والكفاءة لاختيار نموذج يلبي متطلبات كلا المعلمتين.

بالإضافة إلى ذلك، بالنسبة للتشغيل على المدى الطويل، يجب مراعاة تدابير تبديد الحرارة - مثل تركيب مراوح أو أنظمة تبريد الزيت، أو اختيار هيكل من الحديد الزهر مزود بزعانف تبريد.

انتبه إلى المواد وعمليات التصنيع الخاصة بمخفضات التروس الدودية ذات الغلاف المزدوج.

تعد المواد وعمليات التصنيع من العوامل الحاسمة التي تحدد أداء مخفضات التروس الدودية ذات الغلاف المزدوج. تستخدم الشركات المصنعة الرائدة عادةً سبائك الفولاذ (مثل 20CrMnTi) للدودة وبرونز القصدير (ZCuSn10P1) أو برونز الألومنيوم للتروس الدودية، وهي مواد توفر خصائص ممتازة للتآكل وتقليل الاحتكاك. تخضع المكونات للكربنة، والتبريد، والطحن لتحقيق صلابة عالية ومقاومة تآكل دائمة، مما يؤدي إلى كفاءة نقل عالية وعمر خدمة طويل.

في المقابل، إذا تم استبدال الحديد الزهر بمادة التروس الدودية في المنتجات الرديئة، فسيتم تقليل عمر الخدمة بشكل كبير.

توضيح ظروف التشغيل الفعلية للتطبيق.

تمتلك مخفضات التروس الدودية ذات التغليف المزدوج قدرات القفل الذاتي التي تعمل على تعزيز السلامة الميكانيكية بشكل فعال؛ وبالتالي، يتم استخدامها بشكل متكرر في المعدات التي تتطلب الرفع، أو الإمالة، أو الانقلاب، أو تشغيل البوابة - مثل مصاعد الشحن، وأنظمة مواقف السيارات الآلية، ومصاعد المسرح، وبوابات التحكم، وأجهزة تحديد موضع اللحام.

عند اختيار مخفض التروس الدودية ذو الغلاف المزدوج، إذا كانت الوحدة مخصصة للرفع أو الإمالة أو الحفاظ على الوضع (على سبيل المثال، في منصات الرفع أو البوابات)، فإن قدرتها على القفل الذاتي تعد عاملاً حاسماً. بالإضافة إلى ذلك، نظرًا لأن مخفضات التروس الدودية توفر مقاومة أقل للصدمات مقارنةً بمخفضات التروس الكوكبية، يلزم إجراء دراسة متأنية إذا كان التطبيق يتضمن أحمال صدمات.

ضمان التوافق فيما يتعلق بعزم الدوران الناتج وتكوين التركيب.

تعتبر مخفضات التروس الدودية ذات الغلاف المزدوج مناسبة بشكل أساسي للتطبيقات ذات السرعة المنخفضة وعزم الدوران العالي. قبل الاختيار، تأكد من أن عزم دوران الخرج الفعلي يلبي المعيار التالي: عزم دوران الخرج الفعلي ≥ عزم دوران الخرج المقدر × عامل الخدمة (يتم تحديد عامل الخدمة حسب نوع الحمولة، ويتراوح عادةً من 1.2 إلى 2.0).

بالإضافة إلى ذلك، تستخدم معظم الشركات المصنعة السائدة تصميمات معيارية لمخفضات التروس الدودية، وتقدم تكوينات تركيب متنوعة مثل تركيب القدم، وتركيب الحافة، وتركيب العمود المجوف. وبما أن هذه الوحدات تتميز عادةً بمخرج ذو زاوية قائمة، فمن الضروري التأكد من التوافق مع تخطيط المعدات. علاوة على ذلك، يجب الانتباه إلى مواصفات الواجهة - مثل أبعاد امتداد العمود، ومواصفات مجرى المفاتيح، وتباعد فتحات الشفة - لمنع مشكلات التثبيت في الموقع.

حدد شركة تصنيع مخفضات التروس الدودية ذات التغليف المزدوج الجديرة بالثقة

البدء من المصدر عن طريق اختيار شركة مصنعة جديرة بالثقة يمكن الاعتماد عليها يمكن أن يوفر قدرًا كبيرًا من المتاعب. إذا كان مخفض التروس الدودية ذو الغلاف المزدوج مخصصًا للاستخدام في المعدات المتخصصة - مثل السفن البحرية أو المصاعد أو آلات الرفع - فمن المستحسن التحقق مما إذا كانت الشركة المصنعة تحمل شهادات الصناعة ذات الصلة؛ على سبيل المثال، تتطلب التطبيقات البحرية بشكل مثالي شهادة من السجل البحري الروسي للشحن (RS). (Author, SGR, Angie Zhang)
