الفرقة الموسيقية العالمية المُسجلة على قاعدة المحورية: حل محرك للخدمة

تتطلب الآلات الصناعية للخدمة الشاقة نظام نقل قادرًا على توفير عزم دوران عالي بشكل موثوق مع الحفاظ على صغر الحجم وفعاليته وسهولة دمجه في التصميم العام للآلة. من بين الأنواع المختلفة لمخفضات التروس الصناعية المتاحة، يوفر صندوق التروس الكوكبي المثبت على القاعدة حلاً فعالاً للعديد من التطبيقات الصعبة.

هذا النوع من علبة التروس الكوكبية يجمع بين خاصيتين هيكليتين مهمتين: يتم ترتيب المدخلات والمخرجات بشكل متحد المحور، بينما يتم دعم علبة التروس بشكل آمن من خلال تكوين مثبت على القاعدة. إلى جانب خصائص تقاسم الحمل للتروس الكوكبية، يوفر هذا التصميم حل نقل مدمج للآلات الصناعية التي تتطلب عزم دوران عاليًا ونقلًا مستقرًا للطاقة.

تتضمن سلسلة N من SGR عزم دوران عاليًا علبة التروس الكوكبية المحورية تكوينات للتطبيقات الصناعية الصعبة. تستخدم عائلة المنتج تصميمًا معياريًا وتدعم تكوينات مختلفة للإدخال والإخراج والتركيب ومتعددة المراحل. يحدد SGR نطاق عزم الدوران الناتج يصل إلى T2 ≥ 750,000 نيوتن متر ونسبة نقل i ≥ 3 لسلسلة المنتجات المشار إليها.

إذًا، ما هو بالضبط صندوق التروس الكوكبي المثبت على القاعدة المحورية، وما المزايا التي يقدمها، وكيف يجب على المهندسين اختيار واحد للمعدات الثقيلة؟

تشرح هذه المقالة الأساسيات.

01. ما هو صندوق التروس الكوكبي المثبت على قاعدة محورية؟

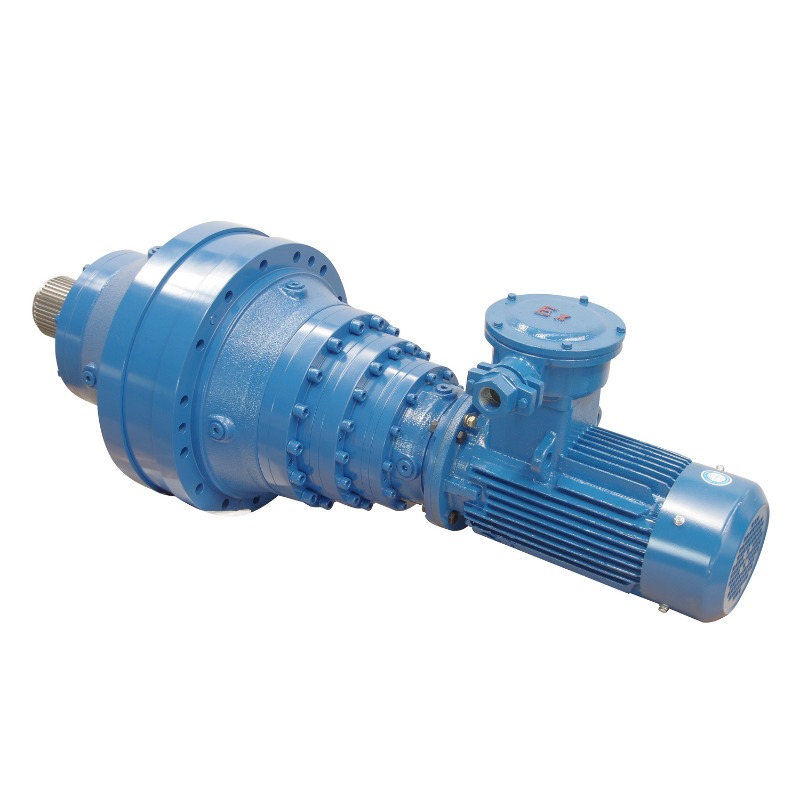

صندوق التروس الكوكبي المحوري عبارة عن مخفض تروس كوكبي يتم فيه ترتيب الإدخال والإخراج على طول المحور المركزي نفسه.

داخليًا، يتكون ناقل الحركة الكوكبي النموذجي من ترس شمسي، وتروس كوكبية متعددة، وحامل كوكبي، وترس حلقي. تدور تروس الكوكب حول ترس الشمس بينما تتفاعل في نفس الوقت مع الترس الحلقي.

إحدى المزايا الرئيسية لهذا الترتيب هي مشاركة التحميل.

بدلاً من نقل الحمولة بأكملها من خلال زوج تروس واحد، يمكن أن تشارك عدة تروس كوكبية في نقل عزم الدوران. وهذا يساعد النظام الكوكبي على تحقيق كثافة عزم دوران عالية ضمن هيكل مدمج نسبيًا.

يشير المصطلح المثبت على القاعدة إلى كيفية تثبيت علبة التروس.

بدلاً من الاعتماد حصريًا على شفة الإخراج أو الترتيب المثبت على العمود، يتم دعم علبة التروس بقاعدة تثبيت يمكن تثبيتها على هيكل الماكينة أو أساسها.

إن الجمع بين تخطيط ناقل الحركة المحوري والهيكل المثبت على القاعدة يجعل هذا النوع من علب التروس مفيدًا بشكل خاص للآلات الصناعية التي تتطلب عزم دوران عاليًا وتركيبًا مستقرًا وأبعادًا مدمجة وتكاملًا مرنًا للمعدات.

تشتمل مجموعة علب التروس الكوكبية الخاصة بشركة SGR على تكوينات محورية مع حلول التركيب المرتبطة بالقدم/القاعدة، والشفة، والعمود، مما يسمح باختيار ترتيبات مختلفة وفقًا لتصميم الماكينة.

02. كيف يعمل صندوق التروس الكوكبي المحوري؟

مبدأ العمل الأساسي مشابه لمبدأ علب التروس الكوكبية الأخرى.

تدخل الطاقة إلى نظام التروس الكوكبية من خلال جانب الإدخال ويتم نقلها عبر تروس الشمس، وتروس الكوكب، والعتاد الحلقي، والناقل وفقًا لتكوين علبة التروس المحددة.

الميزة الرئيسية هي أن التروس الكوكبية المتعددة يمكنها مشاركة الحمل المرسل.

يعتبر مبدأ تقسيم الطاقة هذا ذو قيمة خاصة في الآلات الثقيلة لأنه لا يلزم نقل عزم الدوران المطلوب عبر شبكة تروس واحدة فقط.

ونتيجة لذلك، يمكن لعلب التروس الكوكبية توفير قدرة عزم دوران عالية مقارنة بأبعادها المادية.

في الترتيب المحوري، يظل الإدخال والإخراج على نفس المحور، مما ينتج عنه مسار مبسط لنقل الطاقة يمكنه تبسيط التكامل في العديد من تخطيطات الماكينة.

عندما تكون هناك حاجة إلى نسبة تخفيض أعلى، يمكن توصيل مراحل كوكبية إضافية في سلسلة. يعتمد صندوق التروس الكوكبي المحوري المشار إليه من SGR على بنية معيارية عالية ويدعم مجموعات متعددة المراحل لمتطلبات التخفيض المختلفة.

03. أربع مزايا رئيسية لعلبة التروس الكوكبية المثبتة على قاعدة محورية

لماذا تعتبر علب التروس الكوكبية المركبة على القاعدة مناسبة للآلات الثقيلة؟

هناك أربع مزايا رئيسية.

1. قدرة عزم دوران عالية ونقل موثوق للطاقة

الميزة الأولى هي القدرة على نقل عزم الدوران العالي.

تشارك التروس الكوكبية المتعددة في نقل الطاقة ومشاركة الأحمال. يساعد هذا في توزيع الحمل من خلال نظام التروس الكوكبية بدلاً من تركيزه على زوج تروس واحد.

بالنسبة للآلات الصناعية الثقيلة، يكون هذا مهمًا بشكل خاص عندما يتعين على ناقل الحركة التعامل مع: عزم التشغيل العالي، وأحمال البداية، والأحمال المتغيرة، وتغييرات الحمل المتكررة، وأحمال الصدمات، ودورات التشغيل الطويلة.

تشتمل مجموعة علبة التروس المحورية من السلسلة N من SGR على تكوينات عزم دوران عالية، مع صفحة المنتج الصينية المشار إليها التي تحدد عزم الدوران الناتج الذي يصل إلى T2 ≥ 750,000 نيوتن متر. وبطبيعة الحال، يجب تحديد الحجم الفعلي لعلبة التروس وعزم الدوران المسموح به وفقًا لظروف التشغيل والتطبيقات المحددة.

وهذا يجعل بنية الكواكب المحورية ذات صلة بالآلات الصناعية الكبيرة حيث يجب نقل عزم الدوران العالي ضمن مساحة تركيب محدودة.

2. هيكل مدمج وانتقال سلس

ميزة أخرى مهمة هي الهندسة المعمارية المدمجة.

نظرًا لأن أنظمة التروس الكوكبية تقوم بتوزيع عزم الدوران من خلال تروس كوكبية متعددة مرتبة حول تروس شمسية مركزية، فيمكنها تحقيق كثافة عزم دوران عالية دون الحاجة إلى علبة تروس كبيرة جدًا.

بالنسبة لمصممي المعدات، يمكن أن يكون ذلك ذا قيمة خاصة عندما تكون سعة النقل ومساحة التثبيت مهمتين.

يعمل الترتيب المحوري على تبسيط تخطيط الإرسال بشكل أكبر لأن الإدخال والإخراج يتم وضعهما على طول نفس المحور.

تحدد وثائق منتج SGR أيضًا كفاءة النقل العالية والتشغيل السلس والضوضاء المنخفضة كخصائص لسلسلة علبة التروس الكوكبية المحورية.

ومع ذلك، فإن هذه الخصائص لا تأتي من بنية الكواكب وحدها. تساهم مواد التروس والمعالجة الحرارية ودقة التروس واختيار المحامل والتشحيم والتجميع وجودة التصنيع في أداء التشغيل الفعلي لعلبة التروس الصناعية.

3. تصميم وحدات وتكوينات مرنة

واحدة من أقوى خصائص علب التروس الكوكبية الصناعية الحديثة هي النمطية.

تسمح منصة علبة التروس المعيارية للغاية للمصنعين بإنشاء حلول نقل مختلفة باستخدام مكونات موحدة ومجموعات مختلفة.

بالنسبة لسلسلة علب التروس الكوكبية المحورية SGR، يمكن دمج مراحل كوكبية متعددة لتلبية متطلبات التخفيض المختلفة، مع عائلة المنتج المرجعية التي تغطي نسب i ≥ 3.

تتوفر أيضًا خيارات إدخال مختلفة، بما في ذلك: إدخال العمود القياسي N وإدخال فلنجة MN وتكوينات الإدخال المخصصة.

يمكن تكوين جانب الإخراج باستخدام: عمود أسطواني، وعمود محزوزة، وعمود مجوف مع جهاز قفل، ووصلة شفة وتكوينات مخصصة.

تقدم SGR أيضًا ترتيبات تركيب مختلفة، بما في ذلك التركيب الأساسي، وتركيب الحافة، والتكوينات المتعلقة بذراع عزم الدوران.

تعتبر هذه المرونة مهمة بشكل خاص لمصنعي معدات OEM.

بدلاً من إعادة تصميم الماكينة بأكملها حول تكوين علبة تروس ثابتة، يمكن للمهندسين تحديد ترتيب علبة التروس الذي يتناسب بشكل أفضل مع المحرك والمعدات المدفوعة ومساحة التثبيت والواجهة الميكانيكية الحالية.

4. التثبيت المستقر والقدرة على التكيف القوية

بالنسبة لعلب التروس الصناعية الكبيرة، لا ينبغي أبدًا التعامل مع التركيب كاعتبار ثانوي.

يجب أن يتم دمج صندوق التروس بشكل صحيح مع هيكل الماكينة بحيث يمكن نقل الأحمال بشكل موثوق دون حدوث اختلال أو إجهاد غير ضروري.

يوفر صندوق التروس الكوكبي المثبت على القاعدة حلاً عمليًا للتركيب للعديد من أنظمة المحركات الصناعية الثابتة نظرًا لإمكانية دعم مبيت صندوق التروس بشكل آمن على إطار المعدات أو الأساس.

اعتمادًا على التطبيق، قد تكون التكوينات الأخرى مثل تركيب الحافة أو تركيب ذراع عزم الدوران أكثر ملاءمة.

يعتمد الحل الصحيح على عوامل تشمل: تخطيط المعدات، واتصال الإخراج، والأحمال الشعاعية والمحورية، وعزم دوران التفاعل، وتصميم الأساس، ومحاذاة العمود، وإمكانية الوصول إلى الصيانة.

ولهذا السبب يجب أخذ تكوين التركيب بعين الاعتبار أثناء اختيار علبة التروس وليس بعد اختيار نموذج علبة التروس بالفعل.

04. أين يتم استخدام علب التروس الكوكبية المثبتة على قاعدة محورية؟

بفضل قدرة عزم الدوران العالية، والهيكل المدمج، والنمطية، والتكوينات المرنة، علبة التروس الكوكبية المحوريةes يمكن استخدامها في مجموعة واسعة من الآلات الصناعية الثقيلة.

معدات التعدين

تعمل آلات التعدين في كثير من الأحيان تحت الأحمال الثقيلة، والاهتزاز، والغبار، ودورات العمل الصعبة.

يمكن استخدام علب التروس الكوكبية في أنظمة نقل التعدين حيث يتطلب الأمر عزم دوران عاليًا وتشغيلًا مستمرًا موثوقًا.

بالنسبة لتطبيقات التعدين، يجب أن يأخذ اختيار علبة التروس في الاعتبار ليس فقط عزم الدوران المقدر ولكن أيضًا أحمال الذروة، وأحمال الصدمات، ووقت التشغيل، والظروف البيئية، ومتطلبات الصيانة.

المعدات المعدنية

غالبًا ما تتطلب الآلات المعدنية نقلًا منخفض السرعة وعزم الدوران العالي في ظل الظروف الصناعية الصعبة.

يمكن لعلبة التروس الكوكبية المركبة على القاعدة أن توفر حل محرك مدمج للآلات المعدنية المناسبة للخدمة الشاقة، خاصة عندما يكون التثبيت المستقر والنقل المستمر للطاقة أمرًا مهمًا.

الناقلون وأنظمة مناولة المواد

يمكن أن تتطلب الناقلات الصناعية الكبيرة عزمًا كبيرًا لبدء التشغيل والتشغيل، خاصة عند نقل المواد السائبة الثقيلة.

يمكن لعلبة التروس الكوكبية أن تقلل من سرعة المحرك مع زيادة عزم الدوران الناتج، مما يوفر الخصائص الميكانيكية التي تتطلبها العديد من أنظمة تشغيل الناقل.

يمكن للتكوين المثبت على القاعدة أيضًا تبسيط التكامل في محطات الدفع ذات الناقل الثابت.

معدات الرفع والونش

تتطلب أنظمة الرفع والونش نقلًا موثوقًا لعزم الدوران ونسب تخفيض مناسبة.

تُستخدم علب التروس الكوكبية عادةً في أنظمة القيادة ذات عزم الدوران العالي حيث تكون الأبعاد المدمجة مهمة.

ومع ذلك، بالنسبة لتطبيقات الرفع، يجب أن يعتمد اختيار علبة التروس على متطلبات النظام الكاملة، بما في ذلك ظروف الحمل، والكبح، ومتطلبات السلامة، ودورة العمل، والمعايير المعمول بها.

آلات البناء

تتطلب معدات البناء الثقيلة مكونات نقل قوية قادرة على التعامل مع الأحمال المتنوعة وبيئات العمل الصعبة.

اعتمادًا على بنية الماكينة، يمكن استخدام علب التروس الكوكبية لآليات القيادة المختلفة أو الدوارة أو المساعدة.

الآلات البحرية المساعدة

يمكن أن يكون الفضاء عائقًا مهمًا في تصميم الآلات البحرية.

إن كثافة عزم الدوران العالية والهيكل القابل للتكوين لعلبة التروس الكوكبية المحورية يمكن أن تجعلها مناسبة لتطبيقات القيادة المساعدة البحرية المحددة حيث يتطلب الأمر الاكتناز ونقل عزم الدوران العالي.

تم تطبيق منتج سلسلة N المشار إليه من SGR عبر القطاعات الصناعية بما في ذلك آلات البناء، والآلات البحرية المساعدة، وآلات التعدين، وآلات النسيج والطباعة/الصباغة.

05. علبة التروس الكوكبية المحورية مقابل علبة التروس الكوكبية ذات الزاوية اليمنى: أيهما يجب أن تختار؟

أحد الأسئلة المهمة عند اختيار علبة التروس الكوكبية هو ما إذا كانت الماكينة تحتاج إلى تخطيط ناقل الحركة المحوري أو الزاوية اليمنى.

A علبة التروس الكوكبية المحورية يضع المدخلات والمخرجات على نفس المحور.

ولذلك فهو مناسب بشكل خاص عندما يكون من الممكن ترتيب المحرك والمعدات المدفوعة في خط نقل مستقيم.

يغير صندوق التروس الكوكبي ذو الزاوية اليمنى اتجاه نقل الطاقة، وهو ما يمكن أن يكون مفيدًا عندما لا يسمح تخطيط الماكينة بتثبيت المحرك ومعدات الإخراج على طول نفس المحور.

لا يوجد تصميم أفضل عالميًا.

يعتمد الاختيار الصحيح في المقام الأول على: مساحة التثبيت المتاحة، وموضع المحرك، وموضع المعدات المشغلة، وعزم الدوران المطلوب، ونسبة التخفيض، وواجهة الإدخال والإخراج، ومساحة الصيانة.

تشتمل مجموعة علبة التروس الكوكبية الخاصة بـ SGR على تكوينات محورية وزاوية قائمة لمتطلبات تخطيط العمود المختلفة.

06. لماذا تختار علب التروس الكوكبية المحورية SGR؟

SGR تطور الصناعة علبة التروس الكوكبية حلول لتطبيقات النقل الصعبة.

تستخدم سلسلة N الخاصة بها فلسفة تصميم معيارية ومتسلسلة، مما يسمح بدمج المراحل المختلفة وتكوينات الإدخال وترتيبات الإخراج وطرق التثبيت وفقًا لمتطلبات التطبيق. تسرد معلومات منتج SGR الحالية التكوينات الكوكبية المحورية والزاوية اليمنى وحلول التركيب المتعددة.

لتصنيع التروس، تستخدم SGR سبائك الفولاذ 20CrMnTi، مع تروس مكربنة ومروي قبل الطحن الدقيق. يهدف أسلوب التصنيع هذا إلى توفير الصلابة ومقاومة التآكل ودقة التروس المطلوبة لتطبيقات النقل الصناعية الصعبة.

يدعم SGR أيضًا التخصيص علبة التروس الكوكبية حلول لمصنعي معدات OEM، خاصة عندما لا تتمكن تكوينات الكتالوج القياسية من تلبية متطلبات عزم الدوران أو النسبة أو واجهات الإدخال/الإخراج أو أبعاد التركيب أو ظروف التشغيل بشكل كامل.

تم تصميم السلسلة N للتطبيقات الصناعية بما في ذلك التعدين، وآلات البناء، والآلات البحرية المساعدة، والرفع، ومناولة المواد، وغيرها من المعدات الثقيلة.

بالنسبة للعملاء الذين يقومون بتقييم البدائل لعلب التروس الكوكبية الصناعية المستوردة، تضع SGR أيضًا هذه السلسلة كبديل محلي للتطبيقات المماثلة. تنص وثائق المنتج الأصلية على أنه تم تطوير السلسلة مع وضع استبدال مخفضات التخفيض المستوردة المماثلة في الاعتبار. ومع ذلك، يجب التحقق من أي مشروع بديل تقنيًا وفقًا لعزم الدوران والنسبة والأبعاد وواجهات العمود والأحمال ودورة التشغيل وظروف التشغيل الفعلية بدلاً من افتراض إمكانية التبديل من حجم النموذج وحده. (المؤلف، SGR، أنجي تشانغ)
