تطبيق نموذجي لخفض تروس الدودة: منصة حفر الاتجاه الأفقية غير المقصودة

في المشهد السريع المتطور لتطوير البنية التحتية وتركيب المرافق تحت الأرض ، ظهرت تقنية الحفر الاتجاهية الأفقية غير المحببة كزاوية للهندسة المدنية الحديثة. في قلب نظام الحفر المتقدم هذا يكمن مكونًا مهمًا ولكنه في كثير من الأحيان لا يحظى بتقديره - مخفض تروس الدودة .

كعنصر رئيسي للإرسال ، يوفر عزم الدوران العالي ، والإخراج المستقر ، وقدرة القفل الذاتي الميكانيكية ضرورية لعمليات الحفر الآمنة والفعالة. بالنسبة لمصنعي الآلات الصغيرة والمتوسطة الحجم في جميع أنحاء الصين وخارجها ، فإن اختيار مخفض تروس الدودة الصحيح ليس مجرد مسألة أداء-إنه قرار استراتيجي يؤثر على موثوقية المعدات والسلامة التشغيلية وكفاءة التكلفة على المدى الطويل.

(1) الطلب على مخفضات تروس الدودة في التطبيقات الصناعية

مخفضات تروس الدودة تستخدم على نطاق واسع في القطاعات الصناعية حيث يلزم نسب انخفاض عالية ، وتصميم مضغوط ، والتشغيل السلس ، ووظائف قفل الذات. على عكس علب التروس الكوكبية ، تتفوق مخفضات الدودة في التطبيقات التي تتطلب إنتاجًا منخفض السرعة وعالياً مع ميزات الأمان المتأصلة. تشمل الصناعات التي تعتمد على تقنية معدات الدودة:

• منصات HDD غير المقصودة: للتناوب والتحكم في سلاسل الحفر ؛
• آلات النسيج والمطاط: حيث يكون التحكم الدقيق في التوتر والتخطيط المدمج أمرًا بالغ الأهمية ؛
• المعدات التعدين والزراعة: تعمل تحت الأحمال الثقيلة والبيئات القاسية ؛
• أنظمة الرفع والنقل: تتطلب قفل الذات لمنع تراجع الحمل ؛

يعتمد المشهد الصناعي اعتمادًا كبيرًا على مخفضات تروس الدودة لتسهيل انتقال الطاقة السلس ، وضرب عزم الدوران ، والتحكم في السرعة في الآلات عبر قطاعات متنوعة. إلى جانب ذلك ، تتطلب الصناعات التي تتراوح من التعدين والزراعة إلى معدات تصنيع النسيج ورفع المعدات المخفضات القوية والفعالة للديدان لتحسين الأداء التشغيلي وضمان الموثوقية في التطبيقات الهامة.

(2) مزايا مخفضات تروس دودة SGR

بصفتها الشركة الرائدة في مجال أنظمة النقل الدقيقة في شنغهاي ، قامت SGR بتطوير مخفض للعتاد الدودة من الجيل التالي والذي يحدد معيارًا جديدًا للأداء والموثوقية. تم تصميم مخفضات تروس الدودة لدينا خصيصًا للتطبيقات الصناعية الصعبة ، والجمع بين المواد المتقدمة ، وهندسة الأسنان المحسنة ، ومراقبة جودة صارمة.

تشمل مزايا مخفضات تروس الدودة SGR:

1. تصميم meshing متعدد الأسنان المتقدم

يتميز زوج تروس الدودة من SGR بملف اتصال متعدد الأسنان ، مما يزيد بشكل كبير من عدد الأسنان المشغلة مقارنةً بتروس الدودة الأسطوانية القياسية. يوزع هذا التصميم الحمل بشكل متساوٍ عبر سطح التشويش ، مما يقلل من الإجهاد المترجمة وارتداءها ، وبالتالي تعزيز سعة الحمل والنعومة التشغيلية.

2. تركيبة مواد عالية الأداء

• الدودة: مصنوعة من سبيكة سبيكة 20Crmnti ، تتم معالجتها من خلال الكربنة ، التبريد ، وطحن الدقة. يضمن السطح المتصلب مقاومة التآكل الممتازة والاستقرار الأبعاد.
• معدات الدودة: تم تصويرها من البرونز عالي الأداء من سبائك ، مما يوفر خصائص فائقة لمكافحة القبعة ، ومعامل الاحتكاك المنخفض ، والمتانة على المدى الطويل تحت الحمل المستمر.

يقلل هذا الاقتران المادي من التآكل اللاصقة ويمتد عمر الخدمة ، حتى في ظروف التشغيل عالية السرعة المنخفضة السرعة.

3. تحسين كفاءة النقل

تعاني مخفضات الدودة التقليدية من كفاءة منخفضة نسبيا بسبب احتكاك الانزلاق العالي. يقلل صورة الأسنان المحسّنة من SGR وإنهاء السطح من خسائر الاحتكاك ، وتحقيق كفاءة الإرسال تصل إلى 85-90 ٪ ، وهو تحسن كبير على التصميمات التقليدية لنفس المواصفات.

4. وظيفة القفل الذاتي الميكانيكية

في نسب الحد العالية ، توفر مخفضات تروس Worm SGR وضع قفل ميكانيكي متأصل-ومع ذلك ، لا يمكن أن يكون عمود الإخراج مدفوعًا بالحمل الخارجي. هذه الميزة أمر بالغ الأهمية للسلامة في رفع تطبيقات الحفر ، والتطبيق ، ومنع الحركة غير المقصودة أثناء فقدان الطاقة أو توقف الطوارئ.

5.InterChangeAbility والتخصيص

لتسهيل التكامل العالمي وسهولة الاستبدال ، تم تصميم مخفضات تروس دودة SGR مع أبعاد متزايدة قابلة للتبديل مع نوع وحدات Cavex® Worm-Gear ، وهو معيار دولي معترف به على نطاق واسع. بالإضافة إلى ذلك ، يمكن تخصيص مكونات الإرسال الرئيسية - مثل مهاوي الإدخال ، وتكوينات الإخراج ، وواجهات الحافة - لتلبية متطلبات OEM محددة ، وضمان تكامل سلس في منصات الآلات المتنوعة. هدفنا هو الترويج لتكنولوجيا الإرسال التي تم اختراعها في الصين والمحسّنة في الصين كبديل موثوق بالحلول المستوردة.

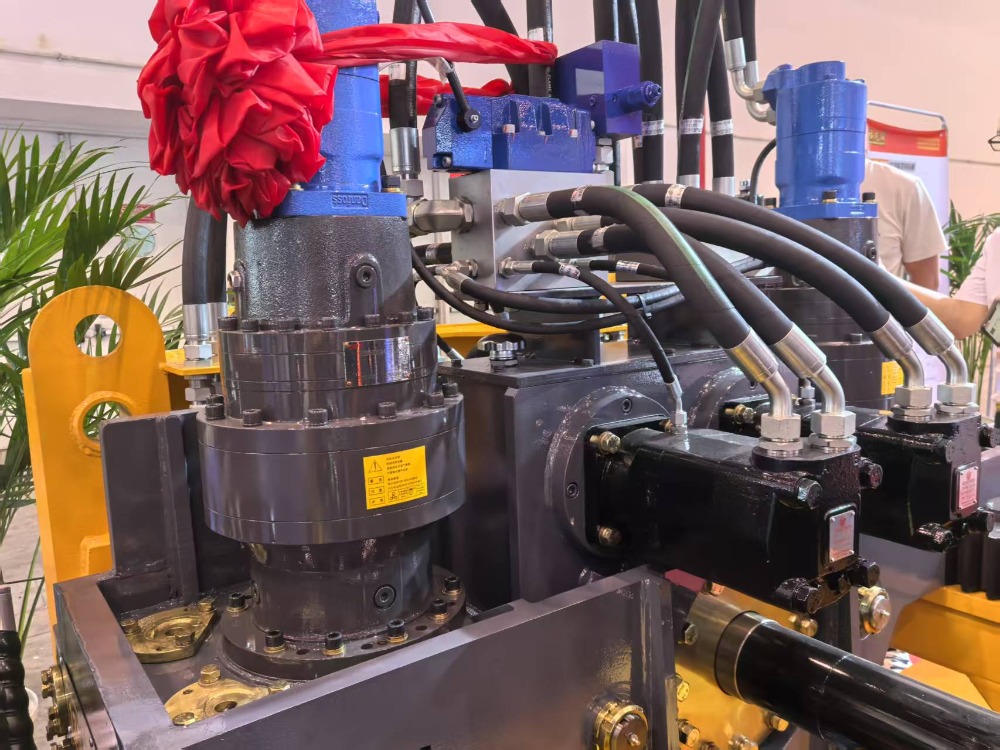

(3) دور مخفضات تروس الدودة في منصات الحفر الاتجاهية الأفقية غير المقصودة

في منصة حفر اتجاهية أفقية ، يلعب مخفض تروس الدودة دورًا محوريًا في نظام محرك الأقراص الدوار. يتلقى مدخلات عالية السرعة من محرك كهربائي أو محرك هيدروليكي ويحوله إلى دوران منخفض السرعة وعالي العقد لتحويل سلسلة الحفر تحت الأرض. تشمل وظائف المفتاح:

• تضخيم عزم الدوران: يمكّن رأس الحفر من اختراق التربة والصخور وغيرها من المواد تحت السطحية ؛
• التحكم في السرعة: يوفر تعديلًا دقيقًا للسرعة الدورانية لظروف جيولوجية مختلفة ؛
• تنسيق قوة التغذية: يعمل جنبا إلى جنب مع نظام تغذية النقل للحفاظ على استقرار الحفر ؛
• ضمان السلامة: تمنع ميزة القفل الذاتي سلسلة الحفر من الانعكاس تحت الحمل أثناء الإيقاف المؤقت أو انقطاع الطاقة ، وحماية كل من المعدات والمشغلين.

يضمن مخفض تروس الدودة عالي الكفاءة من SGR أداءً ثابتًا حتى أثناء دورات الحفر الممتدة ، ويقلل من توليد الحرارة ، ويقلل من وقت تعطل الصيانة-المزايا الحرجة للمقاولين الذين يعملون في خطوط الأنابيب ، ومشاريع تركيب الألياف ، وتركيب المرافق.

بالنسبة لمصنعي الآلات ، فإن اختيار مخفض Worm Gear من SGR يعني الاستثمار في حل النقل الذي يجمع بين المتانة المثبتة ، والكفاءة المعززة ، والسلامة التشغيلية. سواء تم استخدامه في منصات HDD أو آلات النسيج أو معدات الرفع ، تقدم المخفضات لدينا أداءً موثوقًا به في ظل ظروف العالم الحقيقي.

مع استمرار الصين في تعزيز التكنولوجيا الصناعية ، لا تزال SGR ملتزمة بتطوير وترويج ابتكارات النقل ذات الأداء المرتفع. نحن ندعو شركاء OEM إلى التعاون معنا - تفعيل خبرتنا التقنية ، وقدرات التخصيص ، والالتزام بالجودة - لبناء آلات أكثر ذكاءً وأكثر أمانًا وأكثر كفاءة للمستقبل. (المؤلف ، SGR ، Angie Zhang)
